[施乐] 富士施乐 Docu Center DC 2056 2058 复印机中文维修手册 资料

[复制链接]
发表于 2018-10-15 19:50:07 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
语 言:中文
页 数:608页
格 式:PDF电子版,无加密
手册内容详实,图文并茂,是维修人员的好帮手,有了维修手册,这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户,也可以根据维修手册解决简单的故障。

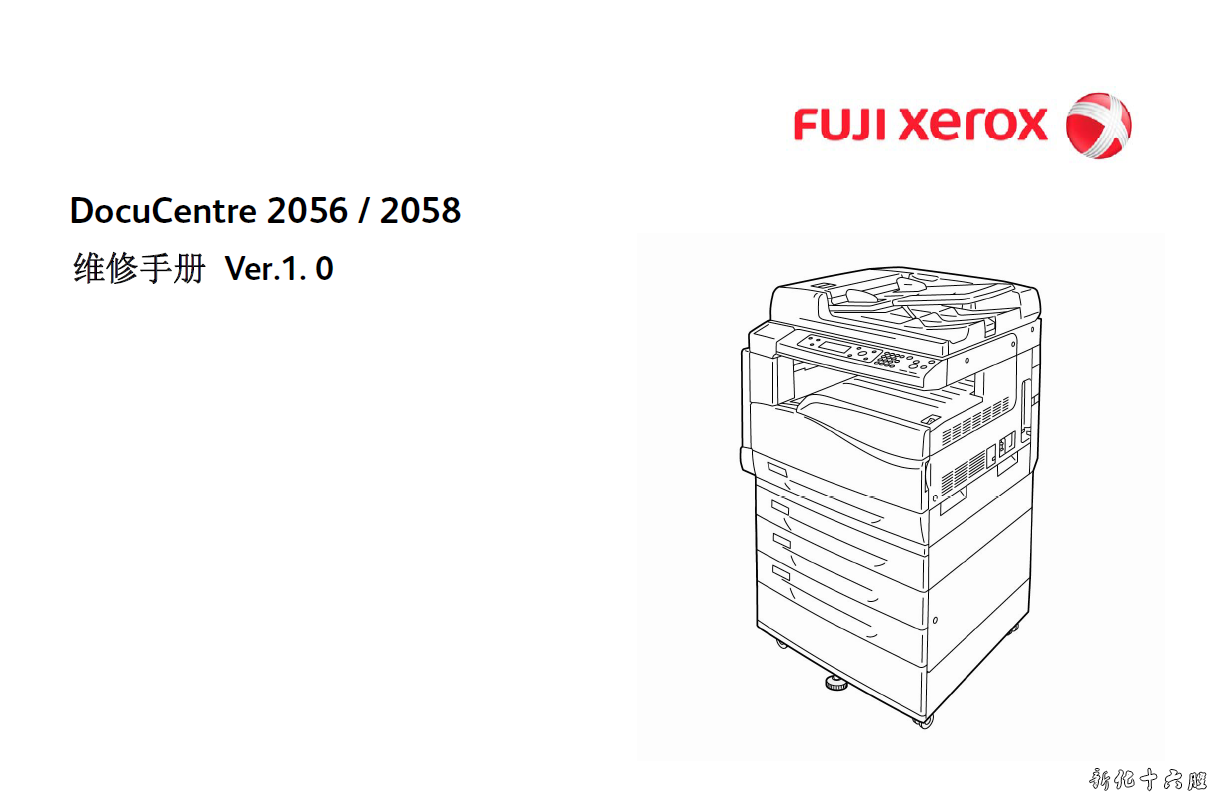

富士施乐 Docu Center DC 2056 2058 复印机中文维修手册 资料.png
03-500 N-Up NG Out Of Range
参考BSD: -
检测到下列任一项异常。
· 2-Up 或4-Up 时, 倍率未设在50-200% 的范围之间。
· 8-Up 时, 倍率未设在25-200% 的范围之间。
原因/ 处理
在UI panel 上按[ 停止] 键,更换设定。
注释:重新操作时, 用户若未更换设定.则会发生相同的Fault。
003-501 N-Up Document Direction Mismatch
参考BSD: -
检测到下列任一项异常。
· 2-Up 或4-Up 时, 原稿与供纸Tray 的纸张方向(SEF/LEF) 不相符。
· 8-Up 时, 原稿与供纸Tray 的纸张方向(SEF/LEF) 不相符。
原因/ 处理
在UI panel 上按[ 停止] 键,更换纸张的方向。
注释: . 重新操作时, 用户若未更换纸张的方向, 则会发生相同的Fault。
003-502 Document Direction Mismatch
参考BSD: -
将[Reduce/Enlarge] 设为[Auto] 时,原稿与纸盘的纸张方向不相符。
原因/ 处理
在UI panel 上按[ 停止] 键,更换纸张的方向。
注释: . 重新操作时, 用户若未更换纸张的方向, 则会发生相同的Fault。
003-503 APS NG Unselected Job Cancel
参考BSD: -
检测到下列任一项异常。
· 对于CopyJob,已选择APS,但Tray 1、Tray 2、Tray 3、Tray 4 的纸张尺寸都将Image
欠缺。
· 对于Copyjob, 已选择APS 且倍率=100%, 但Tray 1、Tray 2、Tray 3、Tray 4 的纸张
尺寸都与原稿的尺寸不同。
原因/ 处理
在UI panel 上按[ 停止] 键,更换纸张。
注释: . 重新操作时, 用户若未更换纸张, 则会发生相同的Fault。
003-910 AMS NG Out Of Range
参考BSD: -
将[Reduce/Enlarge] 设为[Auto] 时,倍率未设在50~200% 的范围之间。
原因/ 处理
在UI panel 上按[ 停止] 键,更换设定。
注释: . 重新操作时, 用户若未更换设定.则会发生相同的Fault。
003-911 APS NG Paper Type Mismatch
参考BSD: -
指定APS 时尺寸一致,但检测到纸张类型不一致。
原因/ 处理
在UI panel 上按[ 停止] 键,更换设定。
注释: . 重新操作时, 用户若未更换设定.则会发生相同的Fault。
003-912 APS NG No Paper(Tray 1-A4-Plain)
参考BSD: -
检测到下列任一项异常。
· 对于FaxJob,APS 指定的所有Tray 都与Job 中指定的纸张尺寸(A4) 不同,而且APS 指定
的Tray 中, Tray 1 为首选顺序。
· 对于FaxJob, 指定APS 时尺寸一致, 但纸张类型不同, 而且APS 指定的Tray 中, Tray
1 为首选顺序。
原因/ 处理
抽出tray 1,放入A4 普通纸。
