[施乐] 富士施乐 DocuPrint DP C3055 C3055DX 激光打印机中文维修手册

[复制链接]
发表于 2018-10-16 09:07:02 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
语 言:中文
格 式:PDF电子版,无加密
页 数:708页
手册内容详实,图文并茂,是维修人员的好帮手,有了维修手册,这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户,也可以根据维修手册解决简单的故障。

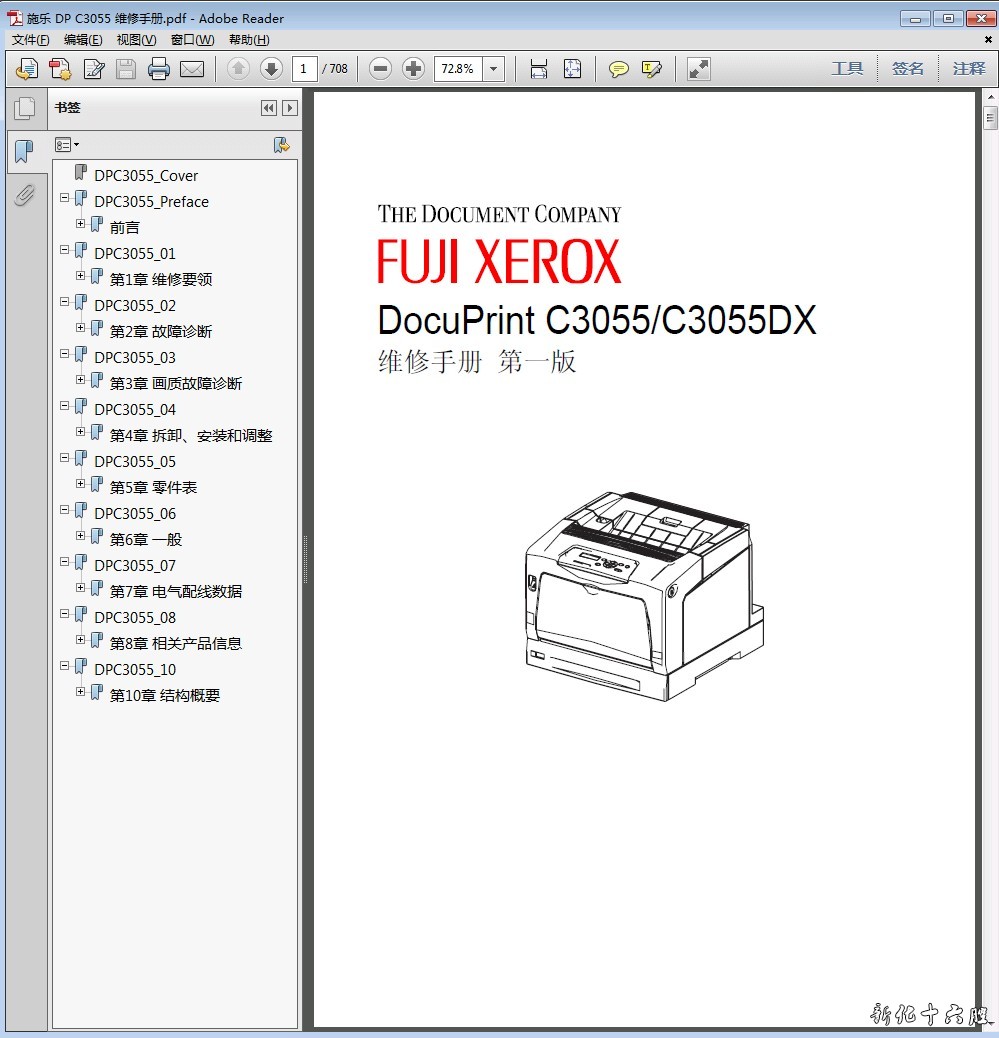

富士施乐 DocuPrint DP C3055 C3055DX 激光打印机中文维修手册.jpg
本节以打印控制器正常作业为前提进行说明。
有时会发生因打印控制器的原因而导致的画质故障。这种情况下,仅实施装置单体的测试打印,拆下测试打印无法确认的现象,即可区分故障属于打印控制器的不良还是引擎的不良(参照“3.2 装置单体的测试打印”)。
􀁺 MCU PWB测试打印正常 → 打印机控制器不良
􀁺 MCU PWB测试打印异常 → 引擎不良
若判断为“打印机控制器不良”,则更换为正常的打印机控制器及正常的接口电缆,并进行确认。
若更换后故障继续,则确认主机端后,利用以下各种现象的画质FIP等,有效率实施故障诊断。
发生打印画质故障时,正确判断、理解故障内容后,执行打印以便进行适当处置,利用各种现象的画质FIP对照表,有效率实施故障诊断。
若利用画质FIP无法修复故障,则再次以画质FIP确认,依序更换画质FIP判断为“可能引发问题的部件”,并利用CE模式的诊断功能(参照“2.4 CE模式”)排除故障。
画质FIP记载以下具代表性的画质故障。
FIP.P1 打印浅(色阶弱)
FIP.P2 空白打印
FIP.P3 打印为黑色
FIP.P4 纵向(纸张输送方向)打印缺失(白色线条)
FIP.P5 横向打印缺失(白色线条)
FIP.P6 纵向条纹
FIP.P7 横向条纹
FIP.P8 图像部分缺失
FIP.P9 斑点
FIP.P10 重影
FIP.P11 背景(覆盖)
FIP.P12 图像倾斜
FIP.P13 打印纸张的破裂
FIP.P14 图像未定影
FIP.P15 色差
