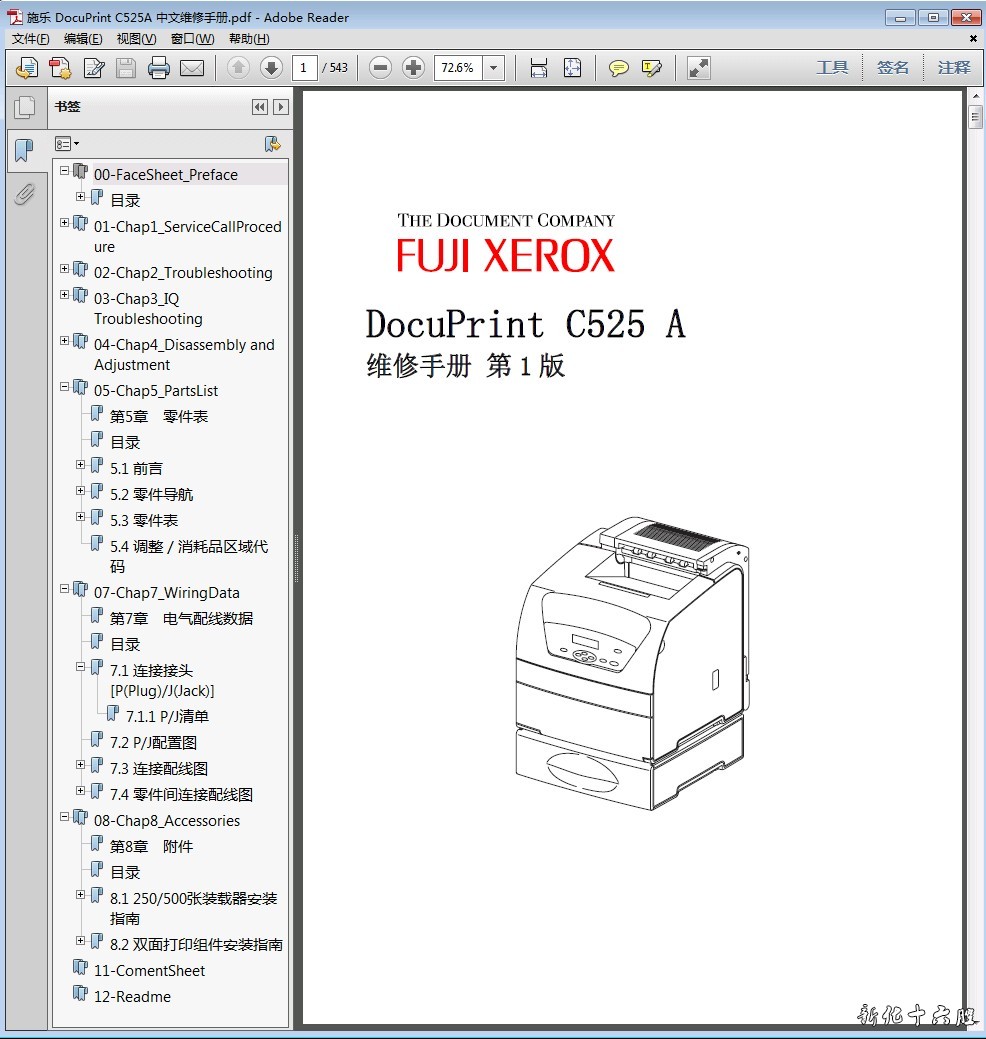

[施乐] 富士 施乐DocuPrint C525A 彩色激光打印机中文维修手册 资料

使用FIP 时的注意事项
1) FIP 判断为打印机控制器(PWBA ESS) 正常运作。因此执行故障诊断后仍无法修复时，请更换正常的打印机控制器，然后加以确认。
若仍无法修复故障，则依序更换“初期确认”的“主要确认零件”及相关零件，再进行确认。
2) 使用FIP 实施故障诊断时，为了区分故障，需要使用正常的MCU、LV/HVPS、FUSER ASSY、
2ND BTR ASSY 等零件，应事先将这些零件准备好。
3) FIP 的“初期确认”可用简单的标准来进行。
4) FIP 的“初期确认”除了“主要确认零件”以外，也对主要确认零件的构成零件、相关零件进行确认。
5) 执行维修时，若无特别必要，请务必拔下电源线。在连接电源线的状态下，若无必要，切勿触摸通电部位。
6) 有关接头的说明如下：
“P/J12”→接头(P/J12) 已连接状态
“P12”→接头(P/J12) 拆下后的插头侧（直接连接到基板除外）
“J12”→接头(P/J12) 拆下后的Jack 侧（直接连接到基板除外）
7) FIP 的“P/J1-2PIN <=> P/J3-4PIN”是将测量器的正端连接到“P/J1”的“2PIN”、负端连接到“P/J3”的“4PIN”而测量。
8) FIP 的“P/J1 <=> P/J2”参照“配线连接图”，测量“P/J1”与“P/J2”之间对应的全部接头。
9) 测量FIP 内的电压，“P/J1-2PIN < ＝ >P/J3-4PIN”表示后方的负端“P/J3 － 4PIN”一直为AG [Analog Ground]、SG [Signal Ground] 或RTN [Return]。因此，确认“AG”、“SG”、“RTN”彼此之间确实导电后，可将后方的负端取代“P/J3 －4PIN”连接到其它的“AG”、“SG”、“RTN”的PIN。
但由于“AG”、“SG”、“RTN”不在同一水平，应注意不要弄错。
10) 以专用工具测量小型接头的电压。工具的前端较尖锐，使用时请注意。
11) 测量电压时，若无特别必要，安装IBT ASSY、2ND BTR ASSY、纸盘，在关闭盖子的态下，打
开电源后再进行测量。
12) FIP 内的数值仅作参考。若为近似的数值，则可以判断为相同。
13) 应注意，对于为执行FIP 指示事项的确认而必须拆卸的零件不在此文件中说明。
14) FIP 内的处置中的“更换”表示更换可能是引起故障的零件。更换含该零件及含有此零件的装置零件(HIGH ASSY)，并进行确认。
