三星 SL X4350LX X4300LX X4250RX A3单色复印机中文维修手册

时间不会等待 · 发表于 2018-10-17 10:35:03

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

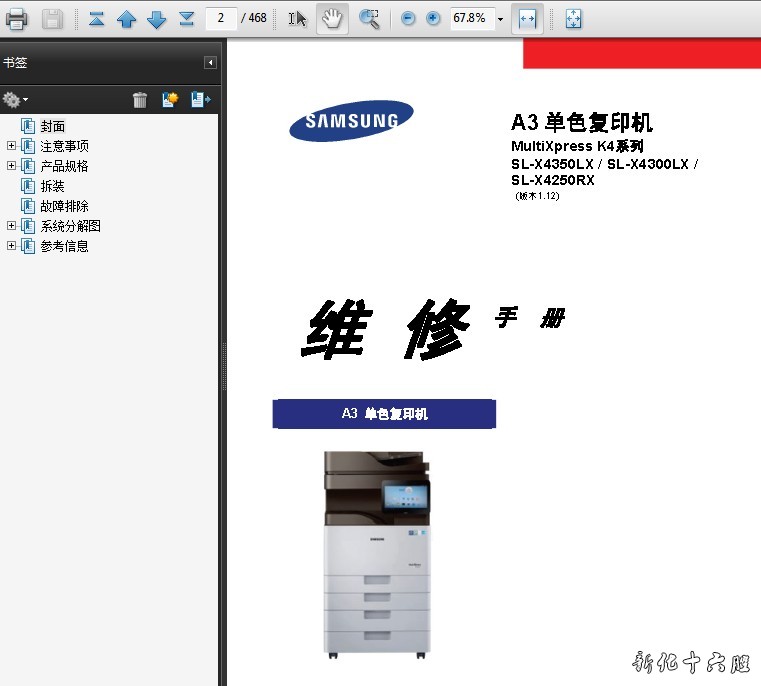

三星 SL X4350LX X4300LX X4250RX A3单色复印机中文维修手册.jpg

错误代码
H2–6740 / H2–6741 / H2–6742 / H2–6743
► 错误信息
装订器故障：#H2-67xx，检查装订器。
► 症状
在初始化过程中主托盘未能离开垛纸器高度感应器。(H2-6740)
在初始化过程中主托盘未能到达垛纸器高度感应器。(H2-6741)
在打印过程中主托盘未能离开垛纸器高度感应器。(H2-6742)
在打印过程中主托盘未能到达垛纸器高度感应器。 (H2-6743)
► 故障排除方法
1) 如果主托盘中有卡纸，手动取出纸张。打开并合上装订器的订书机盖或卡纸盖检查装订器是否执行
初始化运作。如果主托盘仍然没有回归到本位且错误提示没有消失，按照如下说明进行操作：
2) 装订器上的垛纸器的高度感应器正常运作吗?
a) 确保垛纸器的高度感应器接线被正确连接到感应器的连接器上。
b) 确保垛纸器的高度感应器接线被正确连接到主板连接器上。
c) 更换垛纸器的高度感应器。
d) 更换装订器的主板。
3) 装订器的主托盘电机正常运作吗?
a) 确保装订器的主托盘电机接线被正确连接到电机连接器上。
b) 确保装订器的主托盘电机接线被正确连接到主板连接器上。
c) 更换装订器的主托盘电机。
4) 装订器的主托盘部件正常运作吗?
a) 确保主托盘部件可以平稳的移动或转动。
b) 确保这里没有任何机械干扰可以停止移动或转动。
c) 如果有传送带，确保传送带被固定在正确的位置。
5) 装订器的主托盘电机齿轮组运作正常吗?
a) 确保齿轮组可以平稳的转动。
b) 确保各齿轮没有被损坏。
c) 更换齿轮组。(JC81-07637A / JC81-07636A)
6) 检查是否有任何碎屑存在。确保将所有碎屑清除。

剩余高优质内容需要捐助 6.00 元后可完整阅读下载

捐助查看

支持付费阅读，激励作者创作更好的作品。还请各位看官多多捐助啦！

lgdjy · 发表于 2019-3-15 21:30:11

跟另外一个有什么不同呢

color · 发表于 2023-3-21 11:20:24

图文并茂，真不错
