[佳能/奥西] 佳能TS8080后进纸打印照片提示6000代码

[复制链接]
发表于 2018-12-19 16:18:26 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×

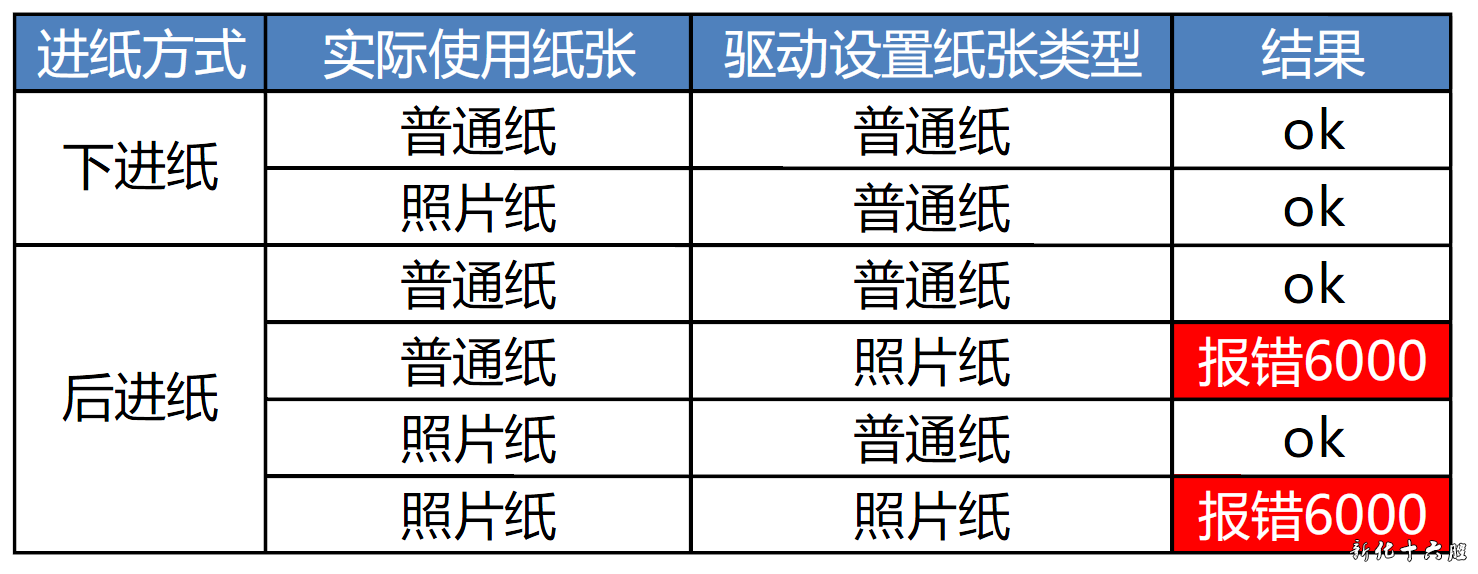

奇怪的是当维修员使用普通纸进行喷嘴检测时,又能正常完成打印任务,随后又对下进纸进行了相关测试,均无报错,于是,我们尝试将各种使用方式进行组合测试,发现如下规律:


结合以上结果不难发现,只有使用照片纸打印,且驱动程序设置中,将纸张类型一并设置为照片纸时,才会出现6000报错。
(PS:将纸张来源设置为【下进纸】时,纸张类型无【照片纸】选项,暴露不出此问题)
结论:需要打印头高度调整时才会出现此问题。

处理过程:
报错6000时,通常会首先对纸路、LF编码解码、及清单动作等进行常规排查。此案例中起初照旧进行检查,均未发现异常。

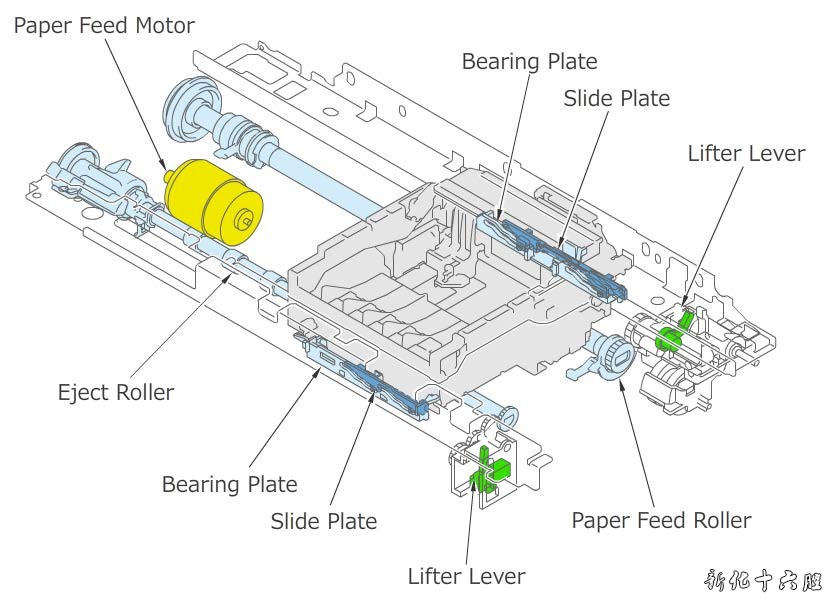

结合后续测试结果,初步怀疑小车高度调整方面动作异常,根据手册指示,检查了小车高度调整相关部位检查:
1、滑板则沿着支撑板的凹槽
2、清洁单元前后两个升降杆
以上两个部位均无异常。

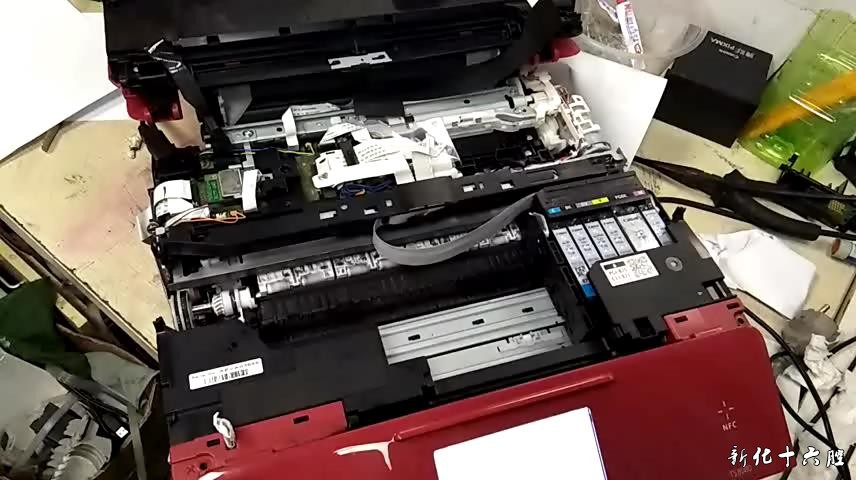

多次观察故障再现过程,发现每次报错6000时,小车停止位置都是如右侧视频所示:(LF辊最左侧偏右一点)


处理过程:
根据小车停止位置,再次仔细排查附近机构件,发现如下异常情况

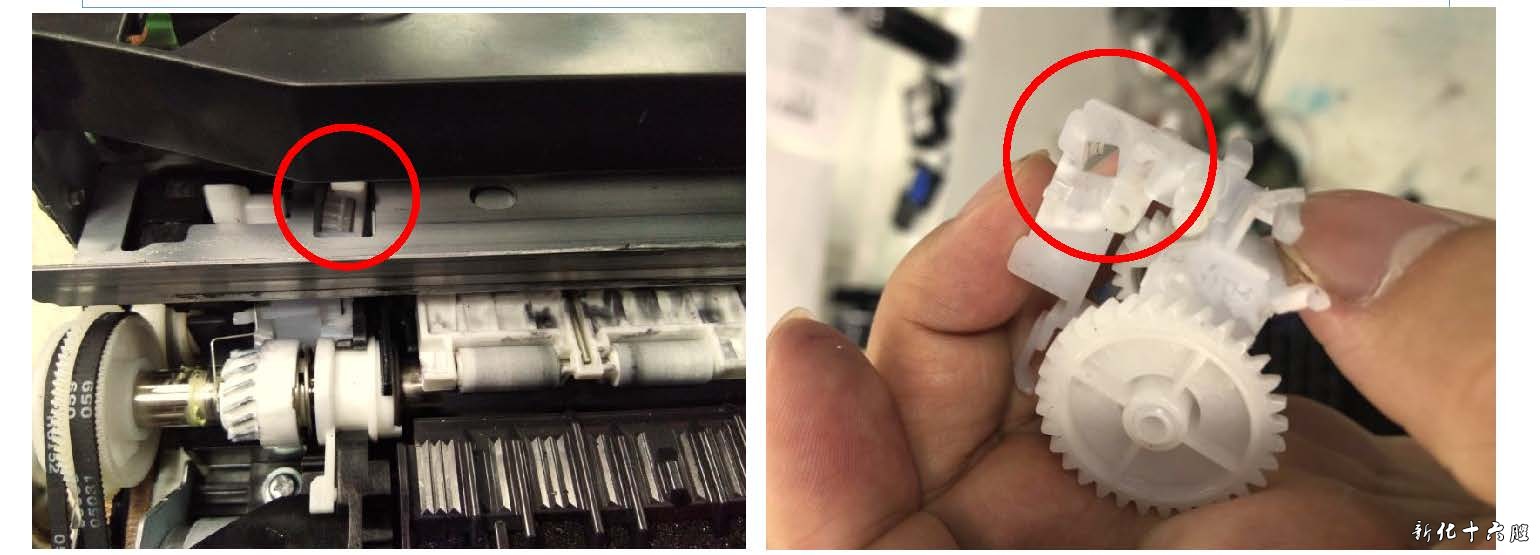

如图所示拨杆及相关齿轮稍有倾斜,但不明显;将此组件拆卸下来后,发现之间部分有变形现象,手指轻微用力按推,就会导致旁边的齿轮歪斜,初步推断是由于该含有拨杆的齿轮歪斜导小车抬升动作无法顺利完成所致。
更换此组建后,故障消除!


更换变形的齿轮组件

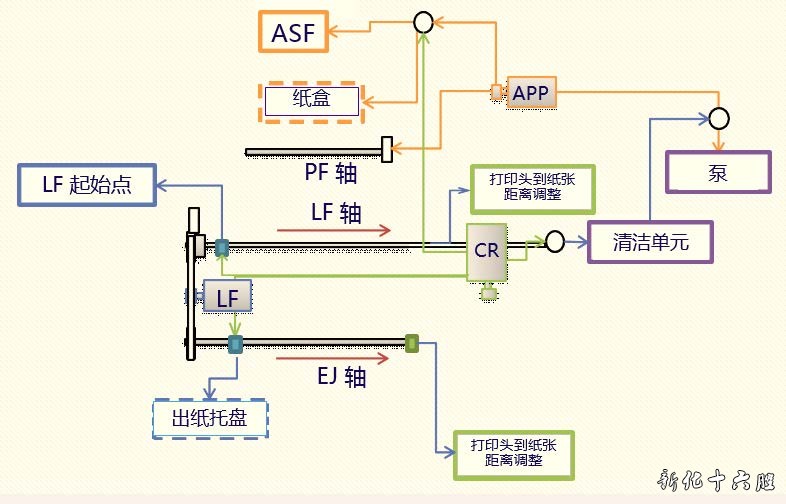

该塑料组件在维修手册及零件手册中,均无详细说明,其功能不能明确,但根据下图可判断,发生故障时小车停止的位置正在LF起始点,也恰恰近似该塑料组件所在位置。猜测该零件动作的意义在于打印头高度调整前起到动作初始化的作用。


十六腔闲聊一刻QQ群:908094227
发表于 2022-10-26 09:37:59 | 显示全部楼层
谢谢分享楼主辛苦啦!
