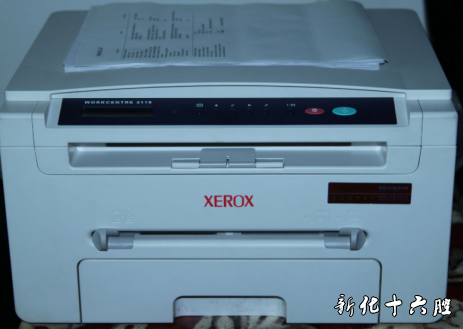

[富士施乐] 富士施乐3119加粉及更换芯片图解

[复制链接]
发表于 2018-12-25 14:36:11 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×

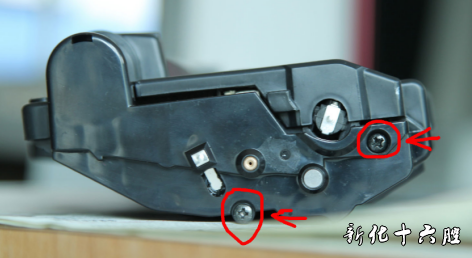

从机器取下硒鼓,首先拆开硒鼓的两个螺丝 如下图:


接着取下盖子,放好螺丝,在盖子下面,有个小塞子,用刀片轻轻翘起来,倒干净里面的废墨粉。一定要倒干净,废粉仓过满会挤坏硒鼓!

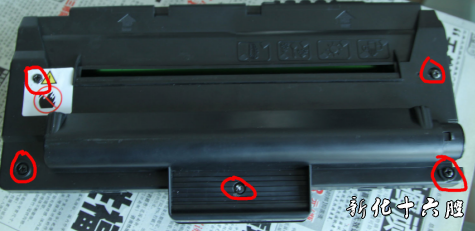

接下来放好拆下来的小塞子和盖子 还有螺丝。继续下一步,拆掉硒鼓上面的5颗螺丝。看图红圈的位置

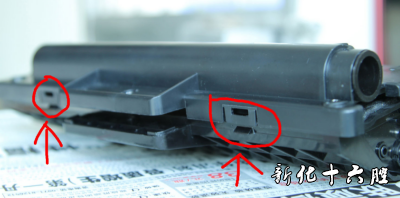

拆下来后,放好螺丝接着用平口起或小刀轻轻的翘起,图中红圈位置的卡子。

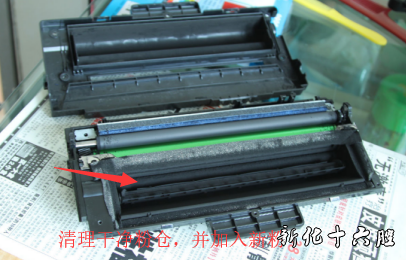

慢慢打开硒鼓,完成后就是下图的样子:

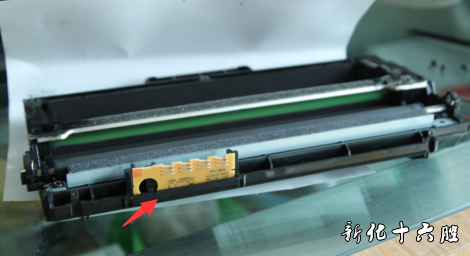

然后就能看到时芯片所在位置,


然后换上新的芯片,按上面的步骤还原,上好螺丝,加好墨粉。最后把硒鼓放平,来回轻轻的晃动几下使墨粉分布均匀。装入机器,就可以使用了 !


十六腔闲聊一刻QQ群:908094227
发表于 2022-11-7 20:10:23 | 显示全部楼层
谢谢分享 楼主辛苦了!
