[图像品质问题] 理光速印机拆卸或更换纱网安装注意事项(重要)

[复制链接]
发表于 2018-12-25 14:43:50 | 显示全部楼层 |阅读模式
型号展示
机器型号: DD_5450c_5440c

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×

CP6403C_CP6403P_CP6454C_CP6454P_CP6455P

理光速印机需要打开印筒内部维修,或是更换钢网纱网拆卸印筒,就得拆下纱网,安装时需要特别注意,把纱网尾部的油墨挡片插入到时印筒上的防溢墨塑料挡片下面。否则机器印刷过程中,印筒版夹部分会漏墨。

如下图操作:

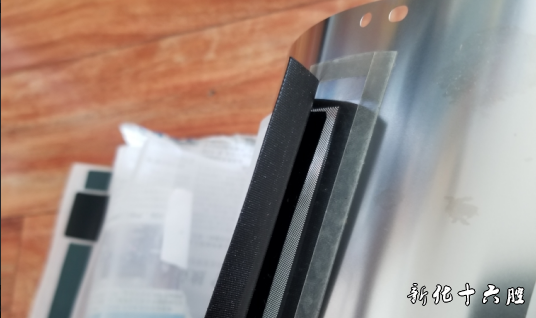

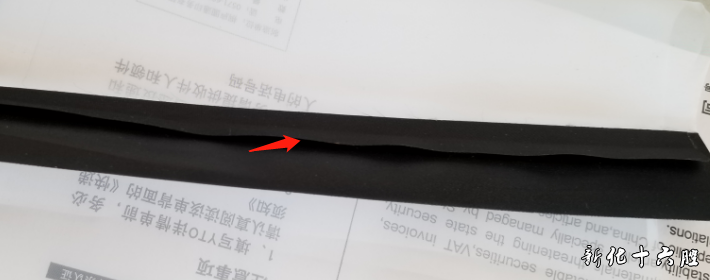

1、纱网尾部的油墨挡片如下图箭头所指:

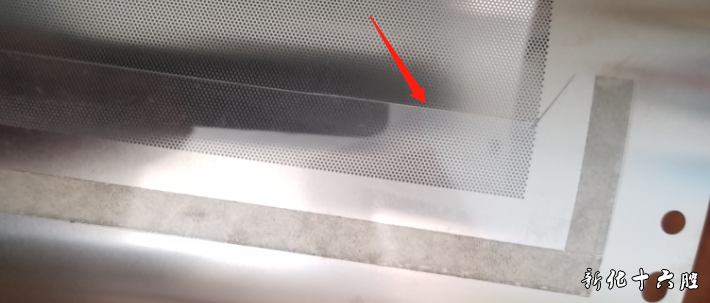

2、印筒上的防溢墨塑料挡片如下图:


3、把纱网尾部的油墨挡片插入到时印筒上的防溢墨塑料挡片下面,

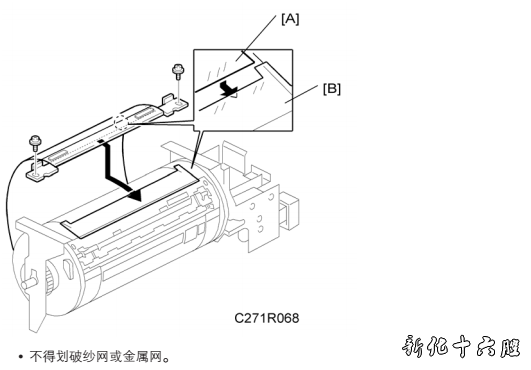

示意图:


此过程需要点耐心,确保挡片完全插入钢网塑料片下面。
