        今天给大家分享扫描灯架反光镜歪斜如何调整。
<判断步骤>
1.新装机故障,考虑更换CCD和MFPB测试,故障未变化,未解决问题。
2.随后调整CCD平台螺丝高度至7mm灰黑区域变小,有变化,最终稿台正常,但是输稿器全黑。

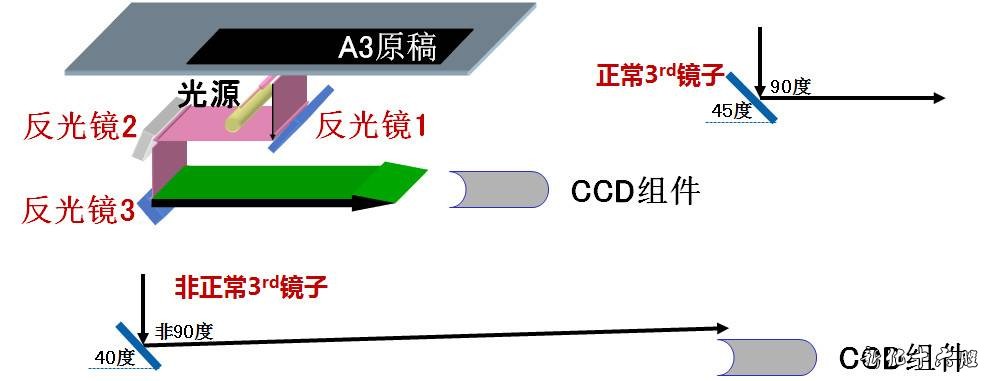

3.判断和灯架移动过程中光路倾斜有关,灯架移动后半部无光线进入CCD。


<CCD调整步骤>

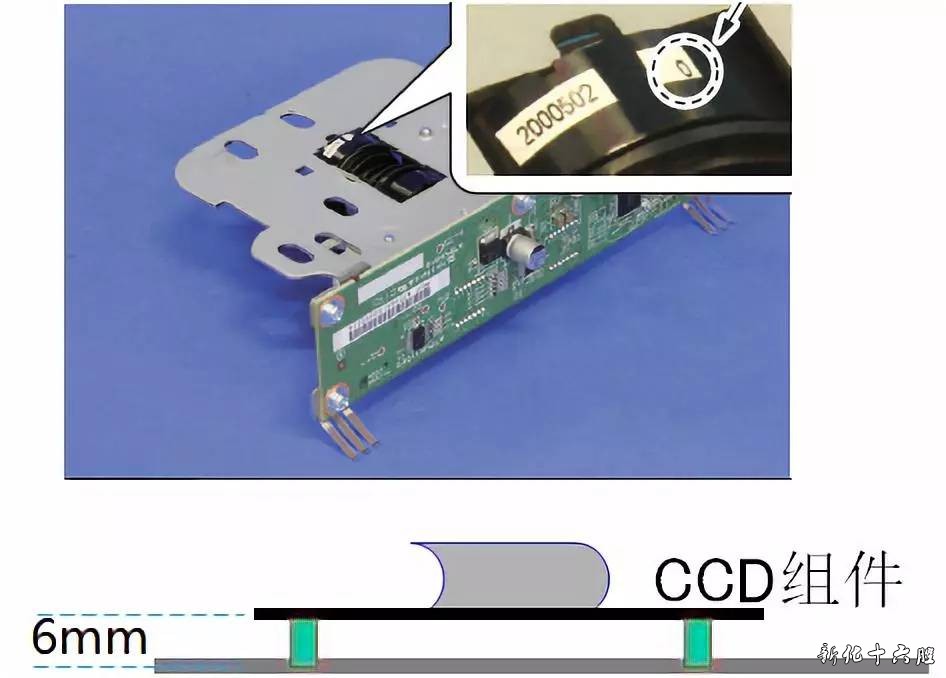

       由于当初VP调过CCD高度,后期未作标记,故先将3颗螺丝的平台高度调至6mm同一高度。




<反光镜调整步骤>

1.由于当初VP调过CCD高度,先将3颗螺丝的平台高度调至6mm高。

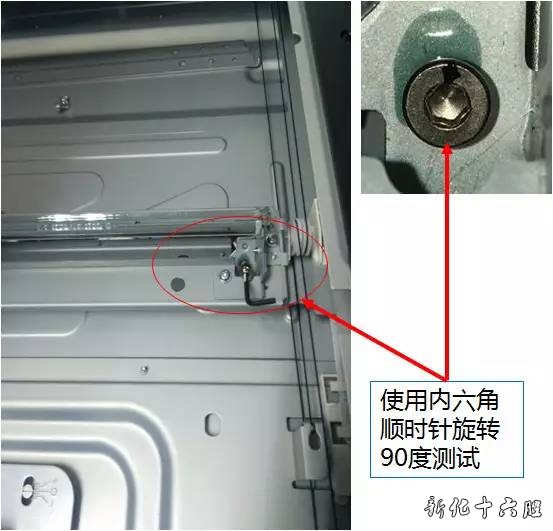

2.随后顺时针调整第三灯架右侧的角度螺丝,需要内六角扳手。

3.开机判断灯架在扫描玻璃和A3远端时的图像质量。

4.调整时可以从垂直位置观察第一反光镜里凸镜图像高度。尽可能在两端看到的图像高度一样。

过程中多次开机后报代码

C9401:光线进入较少

C9402:光线进入较多
