现象：
   震旦复印机ADC208原来显示“请更换显影组件K”，在更换过黑色IU开机后，一直处于预热状态，预热大概有15分钟后还在预热，所以就关机，重新打开，重新开机后在预热时就开始有“哒哒哒…”的响声，声音很大，很容易就能听出是齿轮打滑的声音。

   分析：

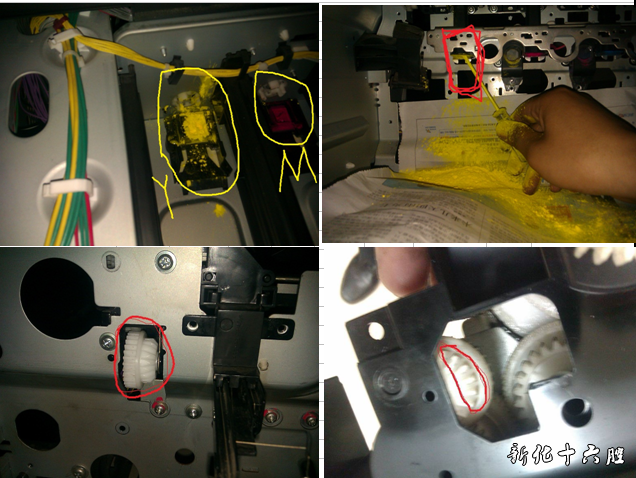

   首先，判定是哪个部位的齿轮打滑，经过仔细听，是机器右后方发的声音。打开右侧门，顶住侧门开关，再次确定声音来源的具体位置，发现是从补粉驱动杆的左侧发出的声音。其次，判定是哪个齿轮打滑。拆开机器后，发现是补粉杆左侧的“塔型”齿轮和驱动该齿轮的另一个“塔型”齿轮之间打滑所发出的声音，拆出这两个齿轮发现两个齿轮都打碎了。
   接下来，更换已坏齿轮。换掉已坏齿轮，开机正常，于是就想先打印一张测试页看看效果，测试页还没出来，“哒哒哒…”的声音又出现了，一样的声音，于是就直接关机，拆开机器，重新检查一边，补粉驱动杆的齿轮向上旋转是正常的，向下旋转是很难的，几乎旋转不动。此时可以判定问题的根源不在补粉驱动齿轮上，经过仔细检查发现是补粉管里的Y粉堵死所至，清洁出堵在补粉管里的Y粉，再次旋转补粉驱动杆上的齿轮，无论向上还是向下都正常了。机器装好，开机测试一切正常，打印了400多张也没有什么问题了。

   对策：
   清洁出堵在补粉管里的［1］Y粉，更换坏掉的齿轮［2］.复印机有响声

说明：
分析故障要对复印机原理分析，在平时解决问题的时候，要找一次性找到问题的根源，否则会增加工作量的。

zhq332088467 · 发表于 2019-11-2 13:38:12

感谢楼主分享

coco525 · 发表于 2019-11-26 21:49:04

谢谢，正在学习修这类复印机！

zl108958425 · 发表于 2022-10-27 11:13:20

谢谢分享楼主辛苦啦！
