imageRUNNER ADVANCE 6075 系列
imageRUNNER ADVANCE 6275 系列
imageRUNNER ADVANCE 6575 系列

故障现象

清除左侧纸仓的搓纸组件[1]周围的卡纸时,由于搓纸轮和分离轮压力未完全释放导致搓纸部位置出现残留纸张。当纸张通过时,可能被撕碎,有时纸张碎片在内部有残留。


故障原因

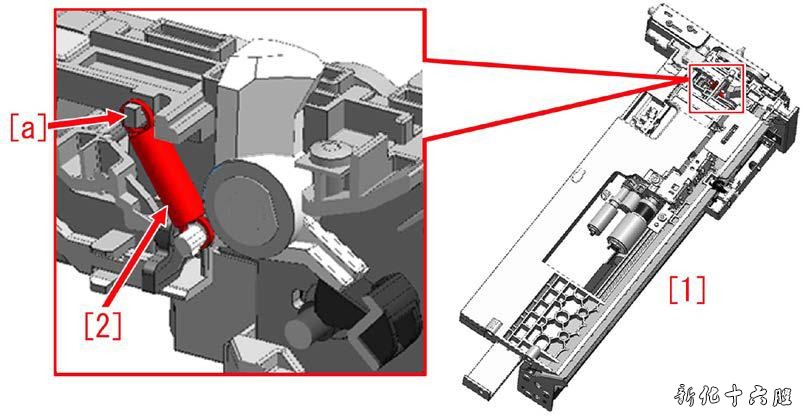

由扭力弹簧[2]控制,释放送纸辊与左侧搓纸轮 [1]的分离辊之间的压力。如果弹簧钩的凸台[a]变形,弹簧压力下降,无法移动,则送纸辊与分离辊之间的压力无法释放。
在这种情况下,如果纸盒被拉出,取出卡纸时,辊子没有松开卡纸夹在其中间会将卡纸撕破,残留在机器内部。


维修工作

当纸张频繁残留在机器中时,由于左侧纸仓搓纸部间隙,取出搓纸组件,检查钩的损坏情况。
如果挂钩断了,准备新的维修零件,弹簧支撑板(FE2-C904-000),按照下面的说明进行安装。
如果没有损坏,寻找其他因素。

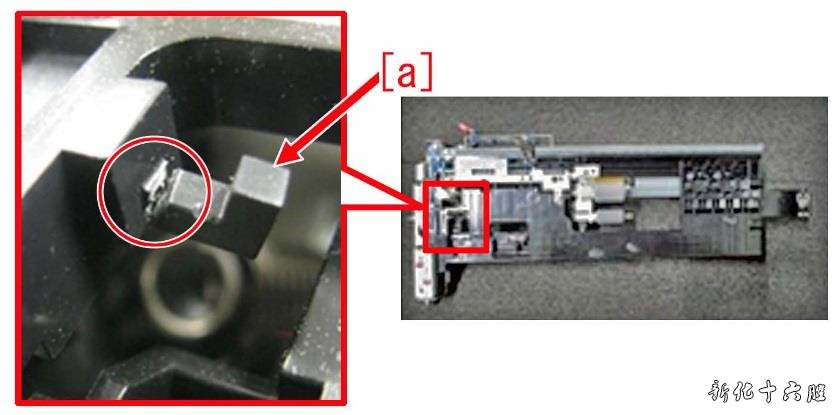

[参考]下面这张照片显示的是钩子坏掉的凸起部分。如果损坏的没有被拆下来,看起来像照片[a],用尖嘴钳把它拔下来,然后继续工作。




维修工作

当纸张频繁残留在机器中时,由于左侧纸仓搓纸部间隙,取出搓纸组件,检查钩的损坏情况。
如果挂钩断了,准备新的维修零件,弹簧支撑板(FE2-C904-000),按照下面的说明进行安装。
如果没有损坏,寻找其他因素。

[参考]下面这张照片显示的是钩子坏掉的凸起部分。如果损坏的没有被拆下来,看起来像照片[a],用尖嘴钳把它拔下来,然后继续工作。

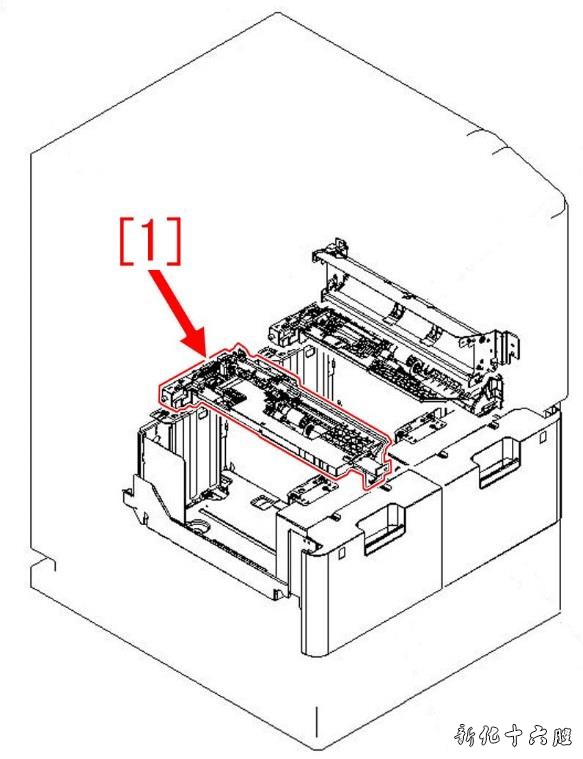

1) 拆下左侧纸仓搓纸组件,参考以下:
维修手册> 4.零件更换和清洁 > 搓纸/供纸系统 >拆下左侧纸仓
[参考]在维修手册中,名称为左纸仓,不是左搓纸组件。

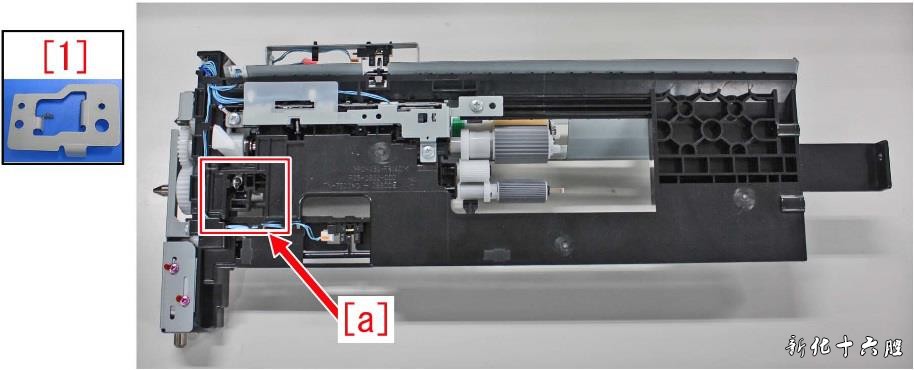

2) 在左侧纸仓搓纸组件上安装弹簧挂钩金属支撑板(FE2-C904-000)[1],请参考下图[a]位置。


[定位参考]

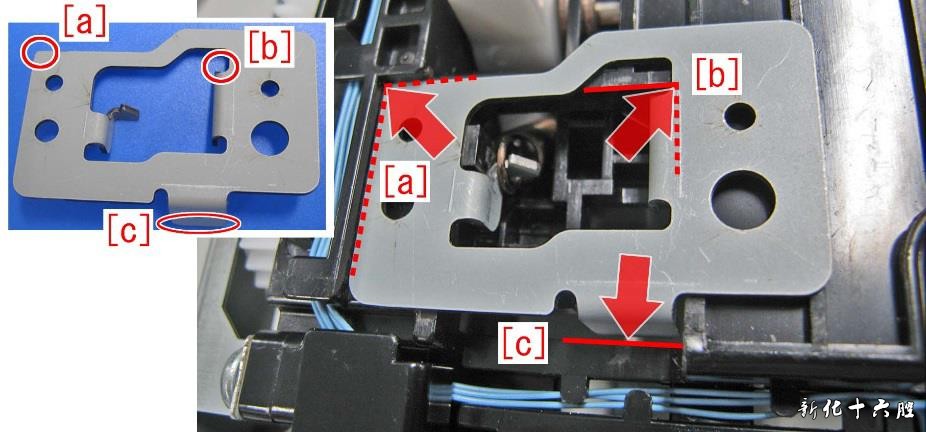

-将弹簧支撑板的角[a]推到左侧搓纸组件角[a]位置;
-将弹簧支撑板的角推到左侧搓纸组件角位置;

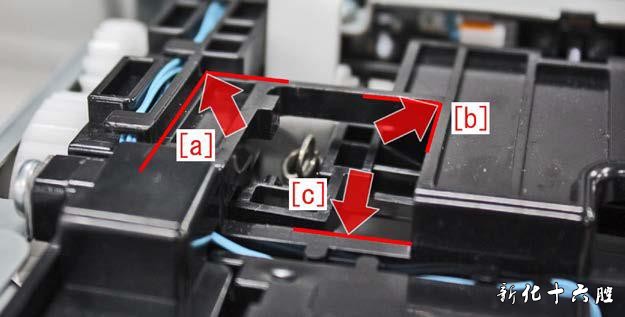

-确保弹簧支架的[c]在左侧搓纸组件的框部[c]内,确保没有压到架子上。

下图是参考线,从左侧的搓纸组件上取下弹簧支撑板,以便看的更清楚。

3) 将弹簧勾到弹簧支撑板的钩[a]上。

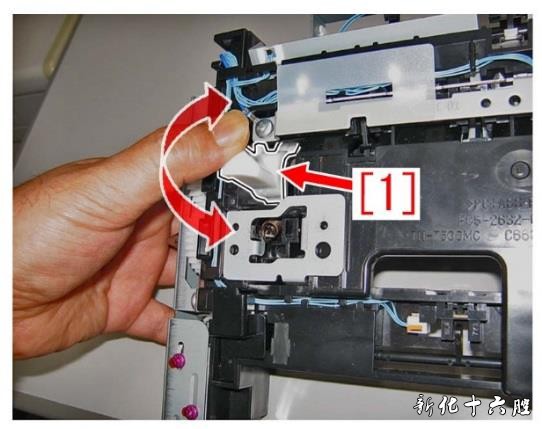

4) 检查固定/输送释放杆[1]是否安装正确,确认其可以正常复位。

5) 重新将左侧纸仓搓纸组件安装回主机。
