解决图像浅，或白带的图像输出图像浅或有白色条纹区域较大

时间不会等待 · 发表于 2019-2-17 10:29:10

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

产品型号：
iR-ADV 6575
iR-ADV 6565
iR-ADV 6555
iR-ADV 6275
iR-ADV 6265
iR-ADV 6255
iR-ADV 6075
iR-ADV 6065
iR-ADV 6055

故障现象：
对策解决图像浅，或白带的图像
输出图像浅或有白色条纹区域较大。

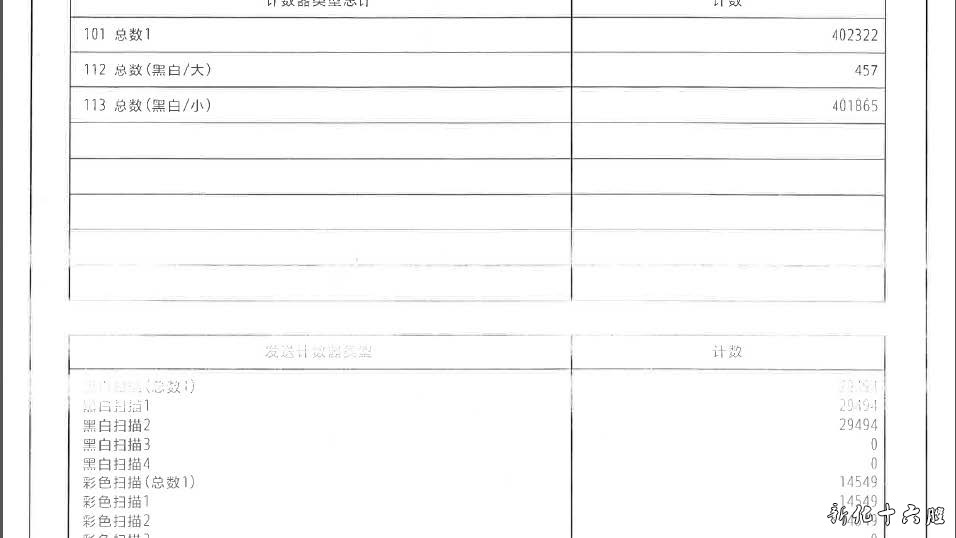

下面样张是出现白带现象的样张，箭头是出纸方向。

iR-ADV 6565.jpg

[样张1]

[样张2]

故障原因：

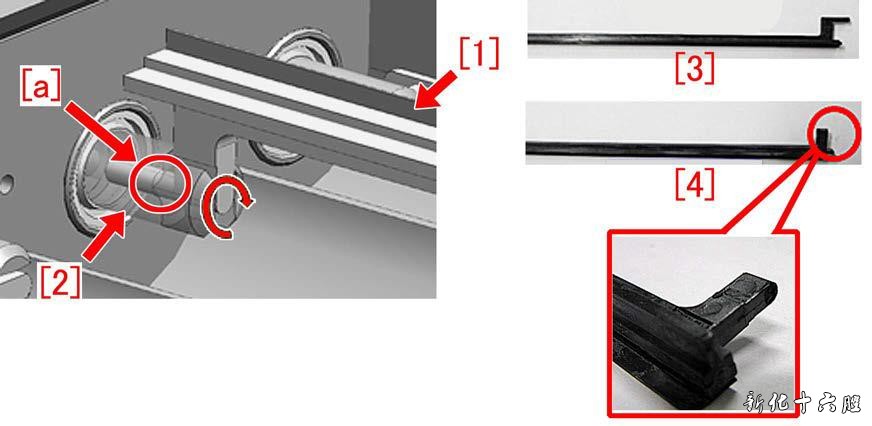

当搅拌板[1]与容器接触时，作用力集中到凸台的底座上，凸台与20T 齿轮[2]连接。重复的作用力可能导致搅拌棒断裂，墨粉不再搅拌或未供应，导致上述现象。如下图所示为20T 齿轮与搅拌杆、普通搅拌杆[3]及破碎搅拌杆[4]的照片。


维修工作
当发生以上故障时，参考以下步骤操作。
1.维修模式（Level1）：COPIER > TEST > PG，设置数值为3 进行测试打印。

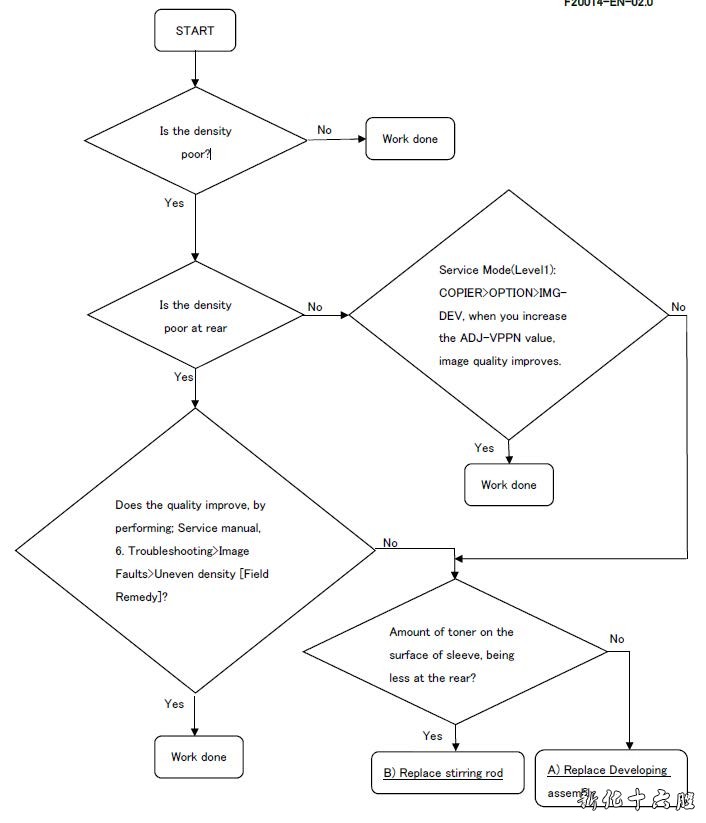

2.检查打印样张，按照下面的流程图确定采取的对策。

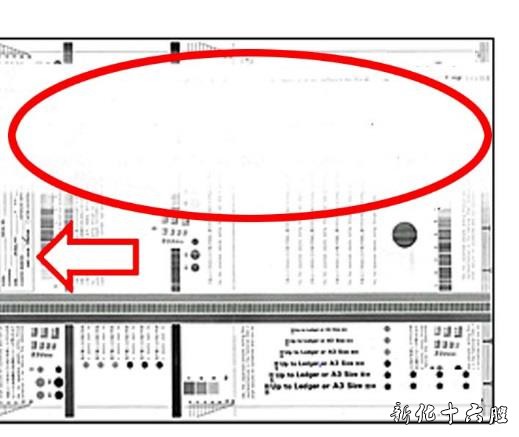

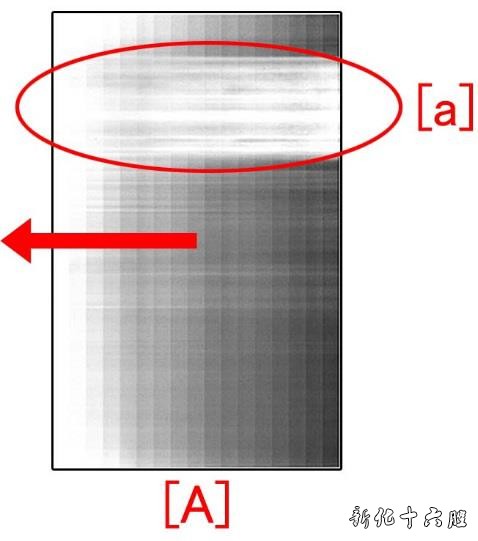

图[A]是在背面形成白色条带的打印样本[A]。箭头表示送纸方向。


3.准备并更换新型号的搅拌杆（FL3-2163-010）零件。
1) 参考维修手册拆下显影器组件。

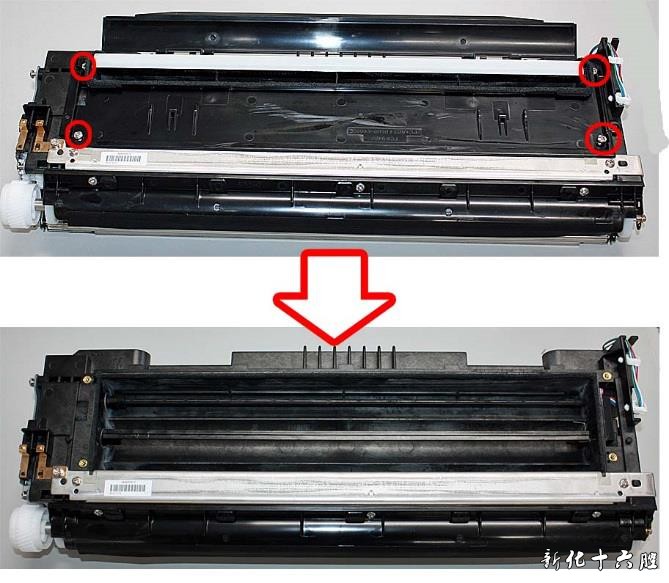

2) 拆下4 颗螺丝，并取下盖子，下图所示。

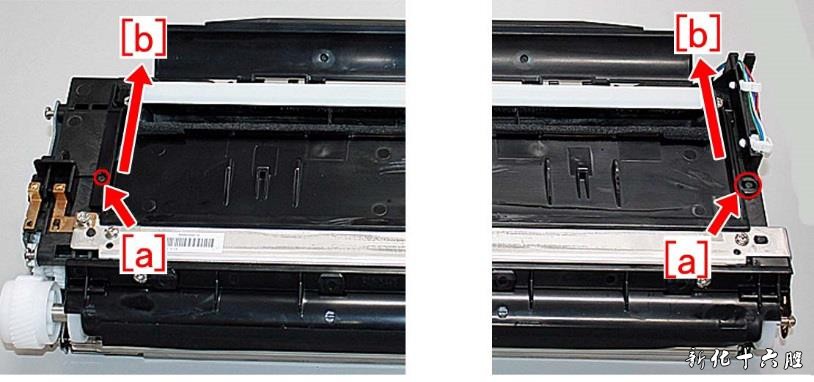

[参考] 取下盖子，将凸台[a]从孔中移开，然后将盖子滑向方向。

3) 使用真空吸尘器清除显影组件中剩余的墨粉。

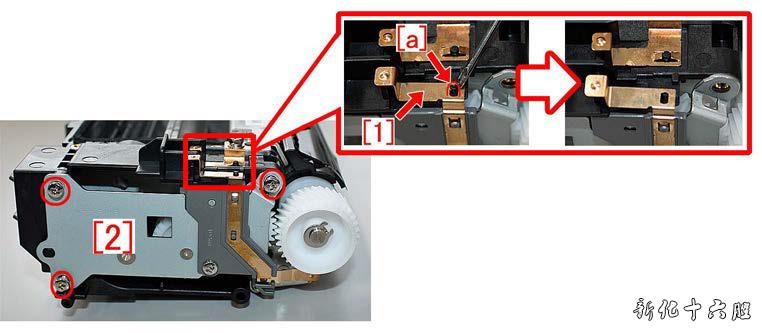

4) 取下3 颗螺丝，然后从凸台上取下滚轮偏置板[1][a]，从显影组件侧面取下金属板[2]。

[注意]在安装金属薄板时，要确保滚子偏压板与凸台的配合正确。

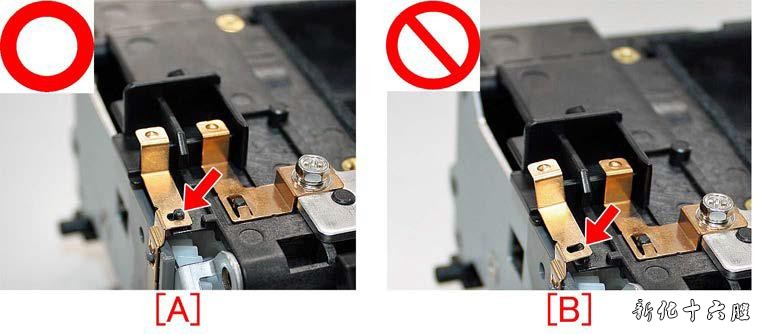

[A]定位销偏压板位置安装正确，[B]定位销偏压板安装不到位。

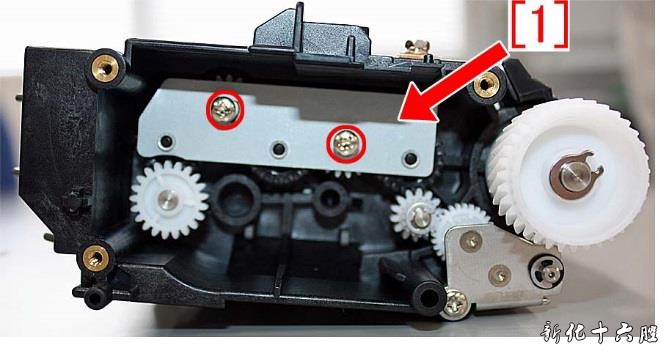

5) 拆下2 颗螺丝拆下金属板[1]。

[参考]在安装金属薄板时，一定要确保突出物(凸出物)到外面固定它。

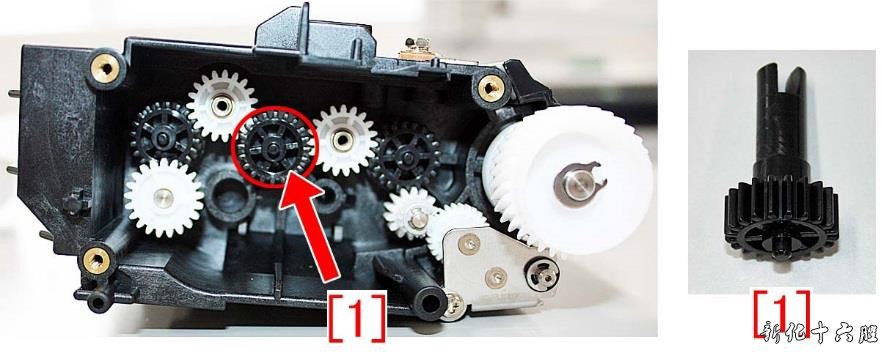

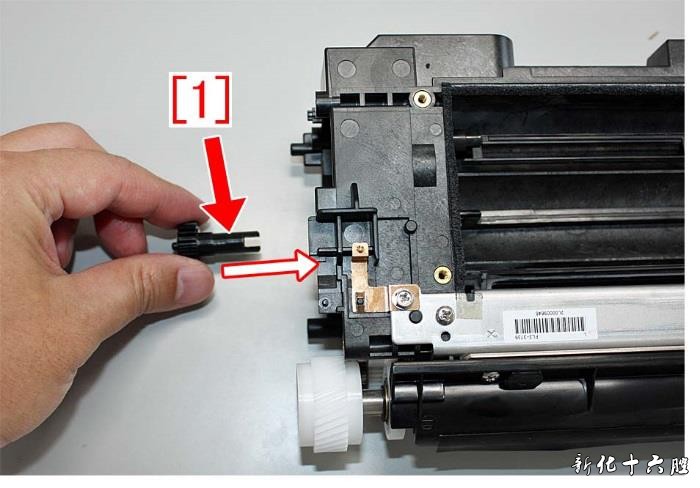

6) 拉出20T 齿轮[1]。

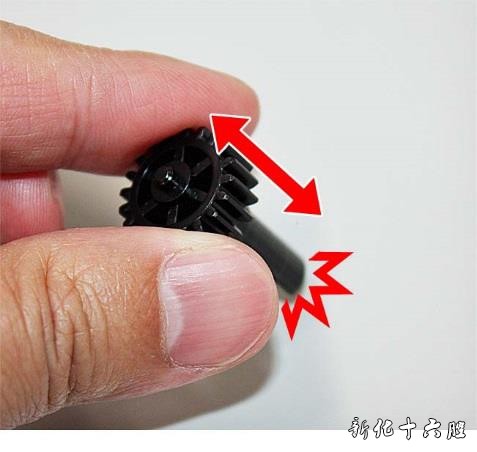

7) 在20T 齿轮中可能存在调色剂或搅拌棒断裂部分片状物。将中心孔向下设置，并多次敲击桌子上的齿轮以清理20T 齿轮。

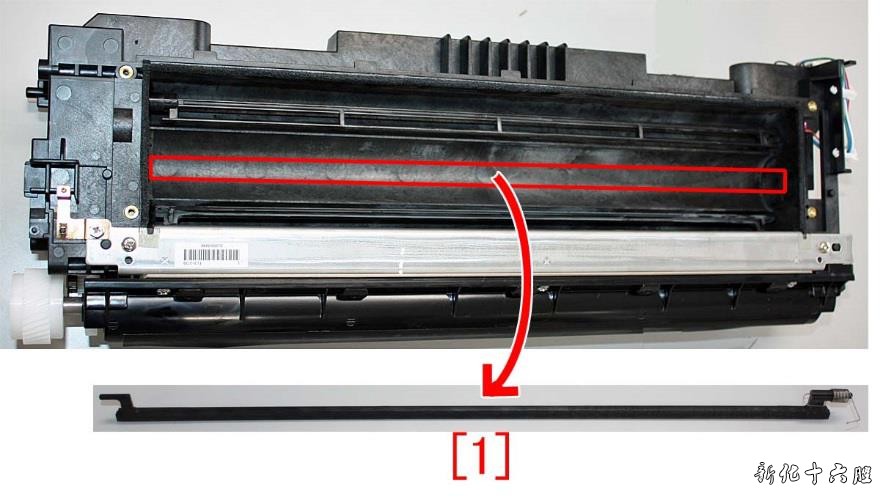

8) 取出显影器中的搅拌杆[1]。
[参考] 下图显示搅拌棒[1]的正常状态。请注意，即使搅拌棒[1]分离是正常状态，旧类型的搅拌棒应更换为新类型。

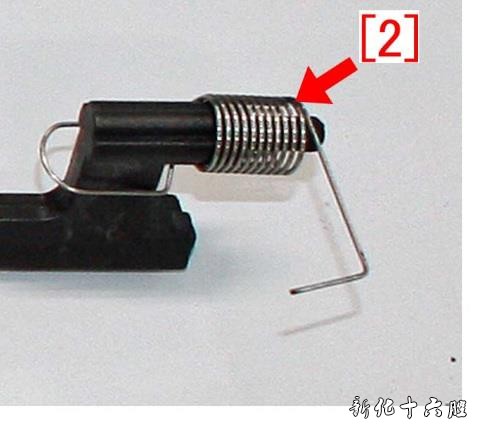

从取出的搅拌棒上拆下压缩弹簧[2]，安装在新型的搅拌棒上(FL3-2163-010)。

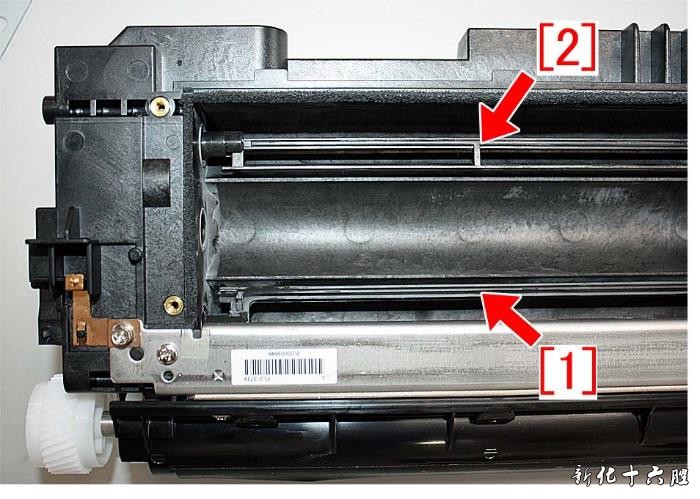

9) 将显影器中的第一搅拌棒[1]与第三搅拌棒[2]面对面。

10) 当安装新型的搅拌棒(FL3-2163-010)时，请确保搅拌部分位于下方。
[参考] 下面是开发装配的截面图。检查所有3 根棒的搅拌部件的方向，并安装在正确的位置，如下图所示。

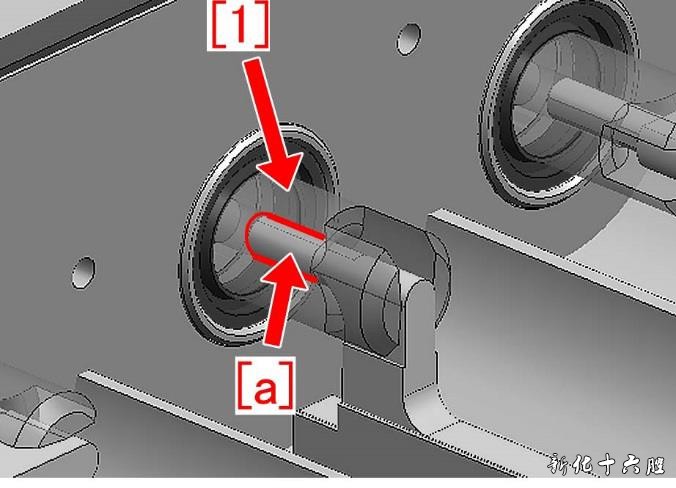

11) 安装分离的20T 齿轮[1](工序B-6)，使其开口位于垂直位置。另外，要确保安装在10）步骤中的搅拌棒的凸台[a]与20T 齿轮[1]孔的中间位置相吻合。

12) 从步骤5)倒叙重新安装零件。

工厂对策

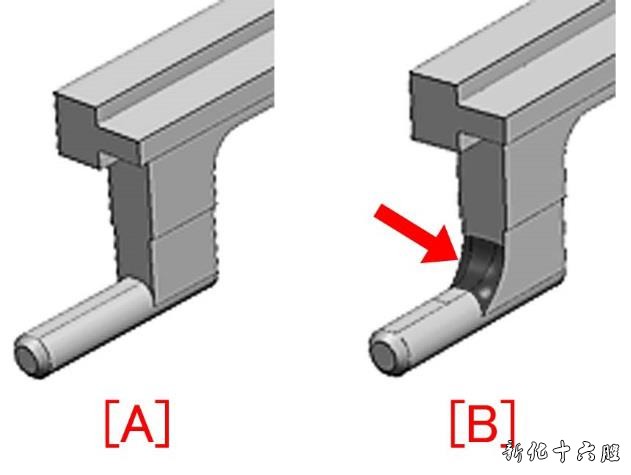

将显影器中的第二、搅拌棒改为新型搅拌棒，加强了其凸台的基础。图[A]为旧型凸台底座，[B]为新型搅拌杆凸台。
