imageRUNNER1435解决墨粉盒错误检测问题

时间不会等待 · 发表于 2019-2-17 10:44:18

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

产品型号：
imageRUNNER1435
imageRUNNER1435IF

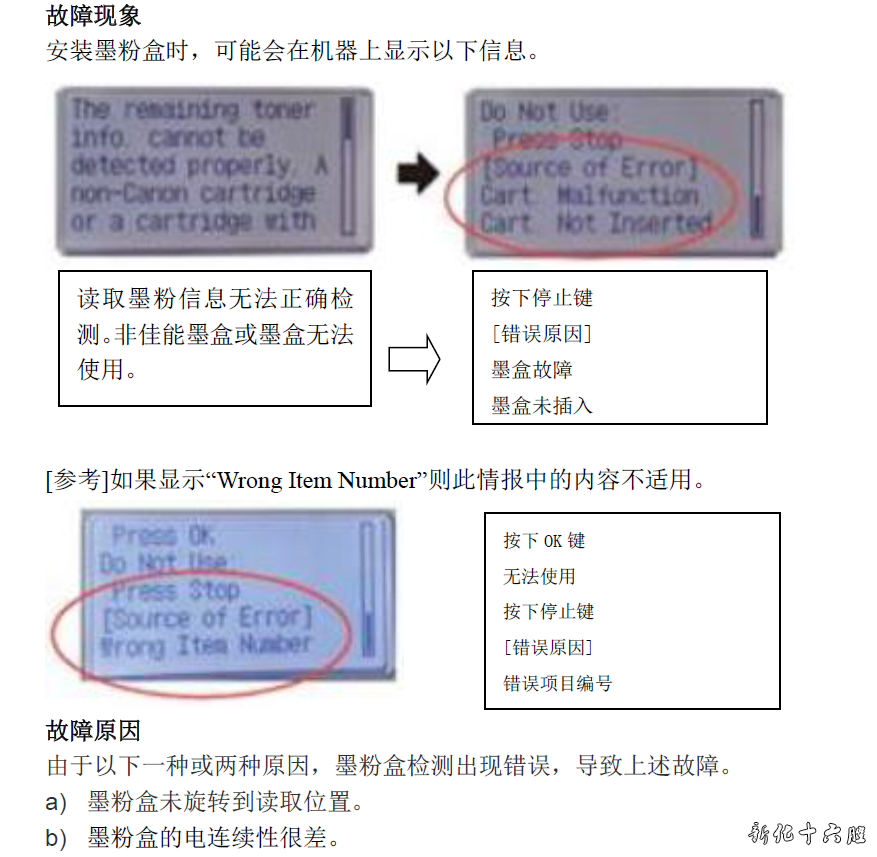

故障现象
安装墨粉盒时，可能会在机器上显示以下信息。


维修工作
当出现以上故障时，准备并更换新型号齿轮支架(FM1-B413-010)。新型齿轮架是原因a)引起此故障的解决方法。
a) 更换齿轮架
a-1)参考维修手册拆下显影器。
a-2)参考维修手册拆下齿轮架，然后更换新型号的齿轮架。

a-3)将显影器倒序安装回主机内部。
如果更换齿轮架后显示的信息没有清除，准备并更换新型号墨粉盒传感器架1（FE4-12250-010）。新型号的墨粉盒传感器架是针对原因b）的解决方法。
b) 更换墨粉盒传感器架1
b-1) 参考维修手册拆下显影器。

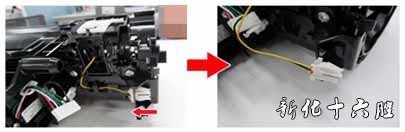

b-2）断开连接器
向箭头方向推连接器，然后从支架上释放它。

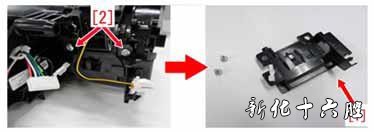

b-3) 拆下传感器盖板
拆下2 颗螺丝[2]取出传感器盖板[1].

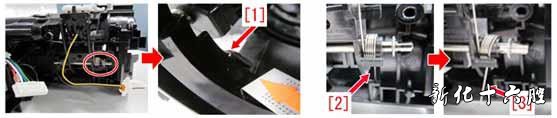

b-4) 松开扭力弹簧
松开扭转弹簧[1]的下侧，该下侧通过将其从[2]一侧推入，钩住展开盖的内部如图[3]所示。

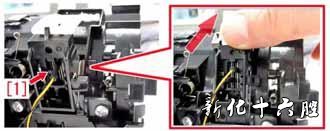

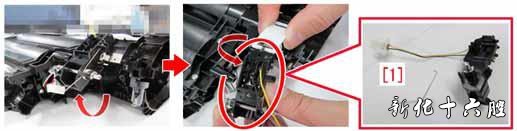

b-5) 拆下传感器支架单元。
将传感器固定器单元提起，然后握住接地固定器链接的同时轻轻扭转它以拆下传感器支架单元[1]。

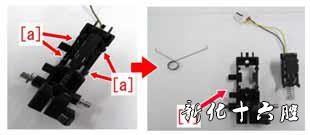

b-6) 拆下墨粉盒传感器架。
松开4 各卡爪，取出墨粉盒传感器架2[1].
[备注]小心不要将挂钩弄坏。

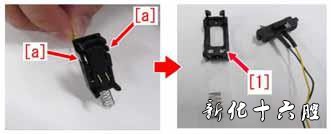

b-7) 拆下墨粉盒传感器架1
松开2 个卡爪[a]，取出墨粉盒传感器支架[1]。
[备注]小心不要将挂钩弄坏

b-8) 更换墨粉盒传感器架1
区分新旧型号：新型支架的弹簧座[B]比旧支架长[A]。

b-9) 倒叙安装以上零件。
请参考以下提示，以供参考。

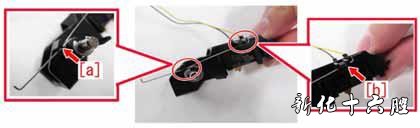

提示1：如何将扭力弹簧勾到支架上。
- 如图[a]所示，勾住弹簧较短一侧。
- 如图所示，勾住弹簧较长一侧。

提示2：如何将扭力弹簧勾到显影器单元。

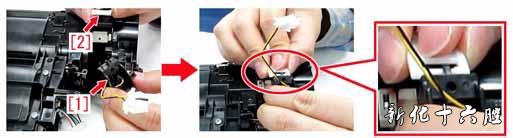

2-1）将传感器固定器单元[1]的挂钩连接到接地固定器连杆[2]。

2-2) 将传感器固定架单元[1]安装到显影器单元。

2-3）压住弹簧[1]，并将其连接到显影器单元上。

2-4）按住传感器固定架[1],检查是否移动顺畅。

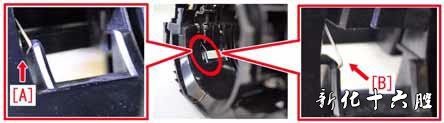

[参考]
图片[A]显示弹簧被正确钩住，图片[B]显示弹簧被松开。如果弹簧是当被按下时，松开传感
器支架单元不能顺利移动。
