理光 PRO 8200S 8210S 8220S 生产型复印机中文维修手册

艺东 · 发表于 2019-2-26 09:13:58

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

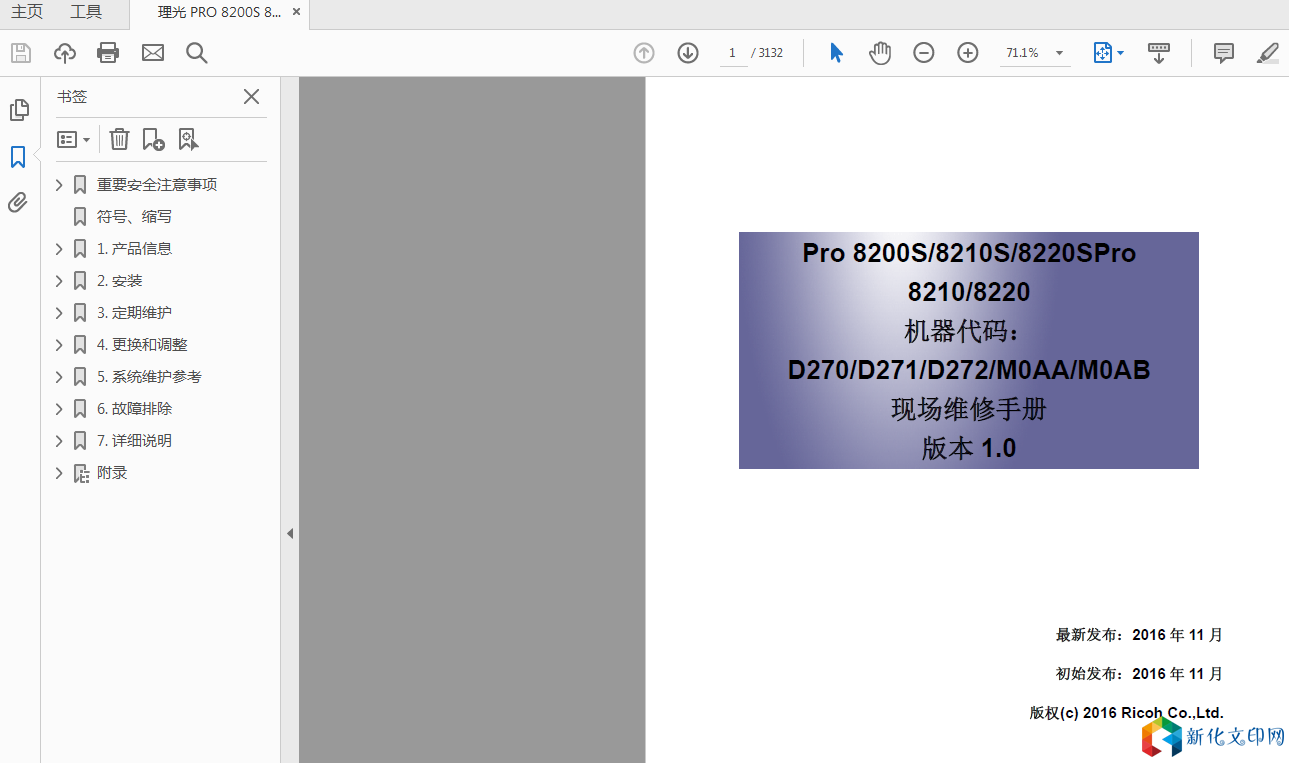

理光 PRO 8200S 8210S 8220S 生产型复印机中文维修手册.png

一般注意事项
电源开启/关闭
• 机器正在运行时，切勿关闭电源开关。
• 在将传送带、鼓、显影单元或其他单元拉出或放入主机时，如果操作期间关闭机器，则会使其损坏。

鼓
有机感光（OPC）鼓对光敏感。操作OPC 印筒时请遵循以下注意事项。
1. 切勿将鼓暴露于直射阳光。
2. 切勿将鼓暴露于超过1,000 Lux 的人工照明一分钟以上。
3. 切勿用手触碰鼓表面。若用手触碰鼓表面或表面变脏，用干布进行擦拭或用湿棉进行清洁。用湿棉清洁后，再用干布进行擦拭。
4. 切勿使用酒精清洁鼓；酒精会溶解鼓表面。
5. 将鼓存放在远离热源的凉爽干燥场所。
6. 由于鼓层非常薄且极易损坏，请注意不得刮擦鼓。
7. 切勿将鼓暴露于氨气等腐蚀气体。
8. 远离主机存放鼓单元或鼓本身时，务必将鼓存放在保护板中。这样可避免将其暴露于明亮的光线或直射阳光，并防止耐光疲劳效应。
9. 根据当地法规处置废旧的印筒。
10. 安装新鼓时，执行SP2962（自动过程控制执行）。

鼓单元
1. 拉出鼓单元之前，在鼓单元下方放置一张纸，以接住溢出的色粉。
2. 开启主开关之前，确保鼓单元放置在适当位置并用螺丝固定鼓撑条。如果鼓单元松动，鼓接头的不良接触可能会造成电噪声，从而导致意外故障（最糟糕的情况为RAM 数据变化）。
3. 为防止刮擦鼓，拆除鼓单元之前应拆除显影单元。

图像转印带单元
1. 切勿用手直接触碰ITB 表面。
2. 由于表面极易损坏，请注意不得刮擦转印带。
3. 安装新转印带之前，用干布清洁所有辊子和转印带的内部部件，以防转印带滑出。

扫描单元
1. 安装曝光玻璃时，确保标记位于左后角。
2. 用酒精或玻璃清洁剂清洁曝光玻璃，以减少玻璃表面上的静电量。
3. 使用棉垫或光学装置用布清洁反射镜和透镜。
4. 不得弯曲或弄皱曝光灯扁平电缆。
5. 切勿拆卸透镜块单元。这样将会使透镜和复印图像离焦。
6. 不得旋转任何CCD 定位螺丝。这样将会使CCD 脱离位置。

激光单元
1. 切勿松开将LD 驱动板固定到激光二极管壳体的螺丝。这样将会使LD 单元失调。
2. 切勿尝试调整LD 单元上的可变电阻器。这些均在工厂进行预调整。
3. 多角镜和F-θ 透镜对灰尘非常敏感。切勿打开光学外壳单元。
4. 切勿用手直接触碰多角镜电机单元的玻璃表面。
5. 更换LD 单元后，执行激光光束间距调整。否则将出现SC 状况。

充电电晕
1. 用干布清洁电晕丝。切勿使用砂纸或溶剂。
2. 首先用水清洁充电电晕壳体，以去除NOx 基化合物。然后用酒精进行清洁（若壳体上仍有色粉存留）。
3. 首先用吹气刷清洁端块，以去除色粉和纸屑。然后用酒精进行清洁（若仍有色粉存留）。
4. 切勿赤手触碰电晕丝。手指上的油渍可能会导致复印件上的图像浓度不均匀。
5. 确保电晕丝正确位于清洁器垫之间且壳体上无异物（铁屑等）。
6. 安装新电晕丝时，不得弯曲或刮擦其表面。否则可能会导致充电不均匀。同时确保电晕丝正确位于端块中。
7. 用吹气刷（而非干布）清洁栅网板。
8. 切勿赤手触碰充电栅网板。此外，不得弯曲或弄凹充电栅网板。否则可能会导致充电不均匀。

显影
1. 务必小心操作，避免擦伤或划伤显影辊。
2. 从主机拆除显影单元后，将其放置在一张纸上。
3. 切勿拆卸显影辊组件。在工厂利用专用工具和仪器设置限量刮刀的位置，以确保限量刮刀与显影辊
之间存在适当间隙。
4. 清除废显影剂后，清洁驱动齿轮。
5. 根据当地法律处理废显影剂。
6. 切勿将本机型指定之外的显影剂和色粉装入显影单元。否则将会导致复印质量不良和色粉撒播开来。
7. 显影单元完全装满新鲜显影剂且计数器已重置为0 后，一旦前门关闭，机器就自动初始化TD 传感
链接：https://share.weiyun.com/QetnSGWf
