佳能C5535错误代码E583-8001/E583-8002

鸿顺复印部 · 发表于 2019-3-15 10:04:14

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

iR-ADV 4525/4535/4545/4551
iR-ADV 6555/6565/6575
iR-ADV C5535/5540/5550/5560

[故障现象]

复合机用户界面上提示E583-8001/E583-8002 错误代码。

- E583-8001：
托盘辅助导板马达错误。已驱动托盘辅助导板马达1 秒时托盘辅助导板未离开前/后托盘辅助导板原位置传感器。

- E583-8002：

托盘辅助导板马达错误。已驱动托盘辅助导板马达1 秒时前/后托盘辅助导板原位置传感器未检测到托盘辅助导板。
[故障原因]

当前/后托盘辅助导板有如下运转动作失败的情况时，会导致上述故障的发生。
1）由于前/后托盘辅助导板[1]的齿条与齿轮[2]啮合位置的变化，导致前/后托盘辅助导板运转动作发生失败。

2）下部排纸辊[1]本身的较大安装间隙会导致下部排纸辊与其后侧的轴套[2]发生分离，进而导致前/后托盘辅助导板运转动作发生失败。

[维修措施]

如出现上述故障，请检查前后托盘辅助导板的运转动作是否正常。
如果发现前后托盘辅助导板的运转动作异常请准备垫圈(XD1-1106-235)，并按照如下操作步骤进行下部排纸辊轴套位置的修改以及前/后托盘辅助导板支架组件位置的调整。
在下部排纸辊已经被更换为新类型零件的情况下，则无需再进行垫圈(XD1-1106-235)的安装。

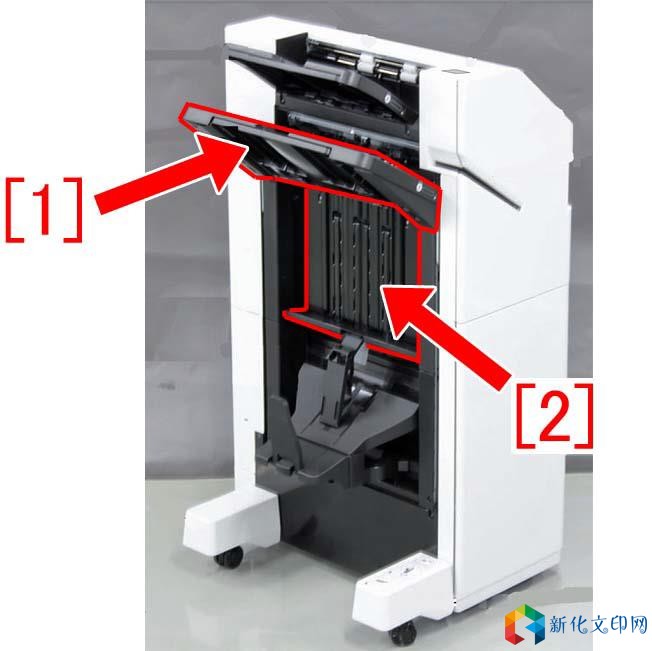

1) 参照维修手册的指引，移除排纸堆叠托盘[1]和格栅状下导板[2]。

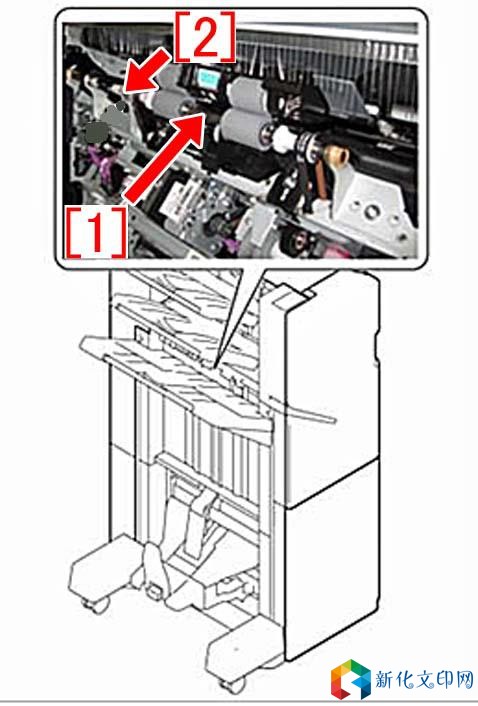

2) 如果可以确认下部排纸辊[1]后侧的轴套[2]已经从轴套支撑板的位置发生分离，请执行步骤
3）；如果未发现轴套[2]的分离，请执行步骤7）。

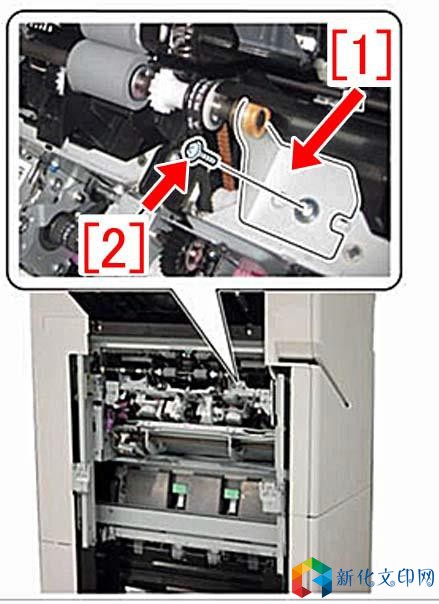

3) 移除下部排纸辊后侧轴套的支撑板[1]。
- 螺钉[2] 1 颗

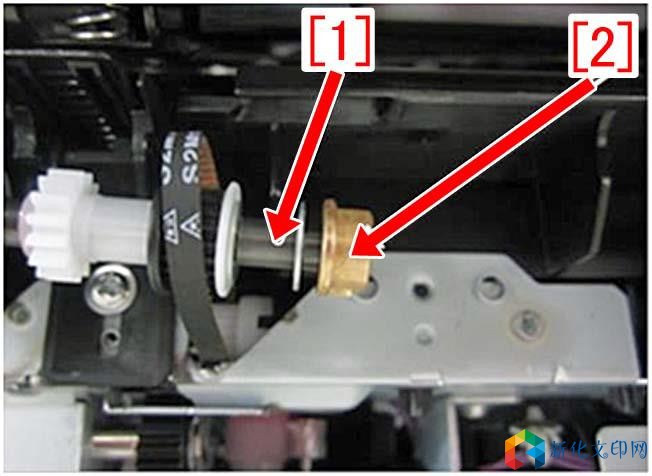

4) 从下部排纸辊轴[1]的后端将轴套[2]移除。

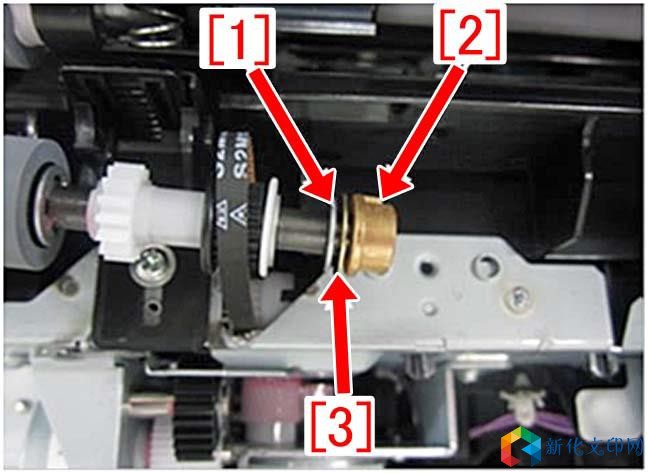

5) 将垫圈(XD1-1106-235) [3]安装到位于E 型卡簧[1]与轴套[2]之间的位置上。如果下部排纸辊已经被更换为新类型零件，则无需再进行垫圈(XD1-1106-235)的安装。

6) 在将轴套安装到下部排纸辊后侧之后，再将从步骤3）拆下的支撑板[1]重新装回原位。
- 螺钉[2] 1 颗

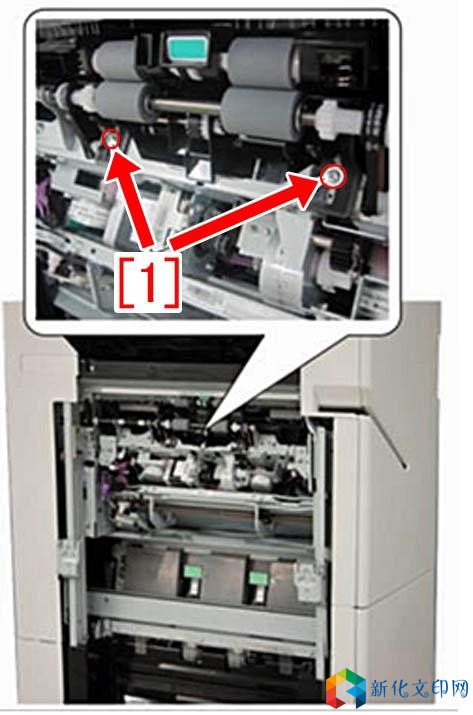

7) 拧松 2 颗螺钉[1]，用手沿箭头方向旋转齿轮[2]，使前后托盘辅助导板[3]伸出约10 毫米，然后再将2 颗螺丝[1]重新拧紧。

8) 以相反的顺序将从步骤1）拆下的零件重新装回。
9) 在维修模式中执行马达运转情况的检查：
维修模式(1 级) SORTER > FUNCTION > MTR-CHK 输入数值“17 ” 并按“OK ”。
[参考]在输入数值“17 ”后，机器会选择驱动托盘辅助导板驱动马达(M109)。
10) 维修模式(1 级) SORTER > FUNCTION > MTR-ON 按“OK ”驱动托盘辅助导板马达(M109)，以检查托盘辅助导板的运行动作是否正常。

zl108958425 · 发表于 2022-10-19 14:21:55

谢谢分享楼主辛苦啦！
