开机液晶屏显示‘自我诊断，15 分钟将自动重启’。‘无法打印05’。82代码报0506错误

完美打印社 · 发表于 2019-4-10 15:31:03

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

DLL主马达导致主板报定影错误

   适用机型:

   HL2260/2260D/2560DN//MFC7380/7480D/7880DN/DCP7080/7080D/7180DN

   故障情况:

   开机液晶屏显示‘自我诊断，15 分钟将自动重启’。等待15分钟后，机器自动重启并且液晶屏显示‘无法打印05’。82代码报0506错误。

   故障判断:

   1、由于82代码报0506错误，该错误为定影故障。所以用万用表测量，定影灯管、热保险开关均导通。把该定影安装到其它机器上可以正常打印，所以判断定影正常。

   2、由于定影热敏电阻是插在出纸传感器电路板上，所以用万用表测量出纸传感器电路板

   的接线均正常。所以判断定影及出纸传感器电路板均正常。

   3、把原机电源板安装到其它机器上也正常，所以初步确认为主板故障。更换零件主板A后开机正常，可以打印77报告。

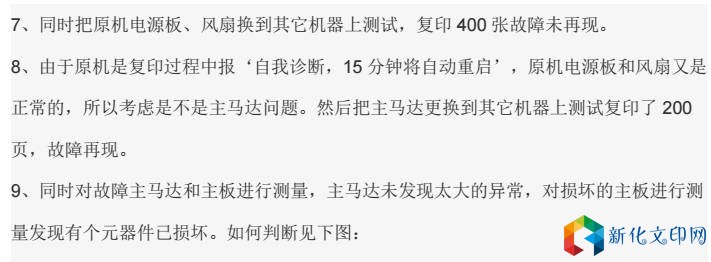

   4、但在验机过程中，连续复印50页，当打印到第10页左右时，机器液晶又再次显示‘自我诊断，15分钟将自动重启’。等待15分钟后，机器自动重启并且液晶屏再次显示‘无法打印05'。

fei583467102 · 发表于 2019-4-11 08:54:51

好资料，感谢分享

zl108958425 · 发表于 2022-11-10 09:36:32

谢谢分享楼主辛苦了
