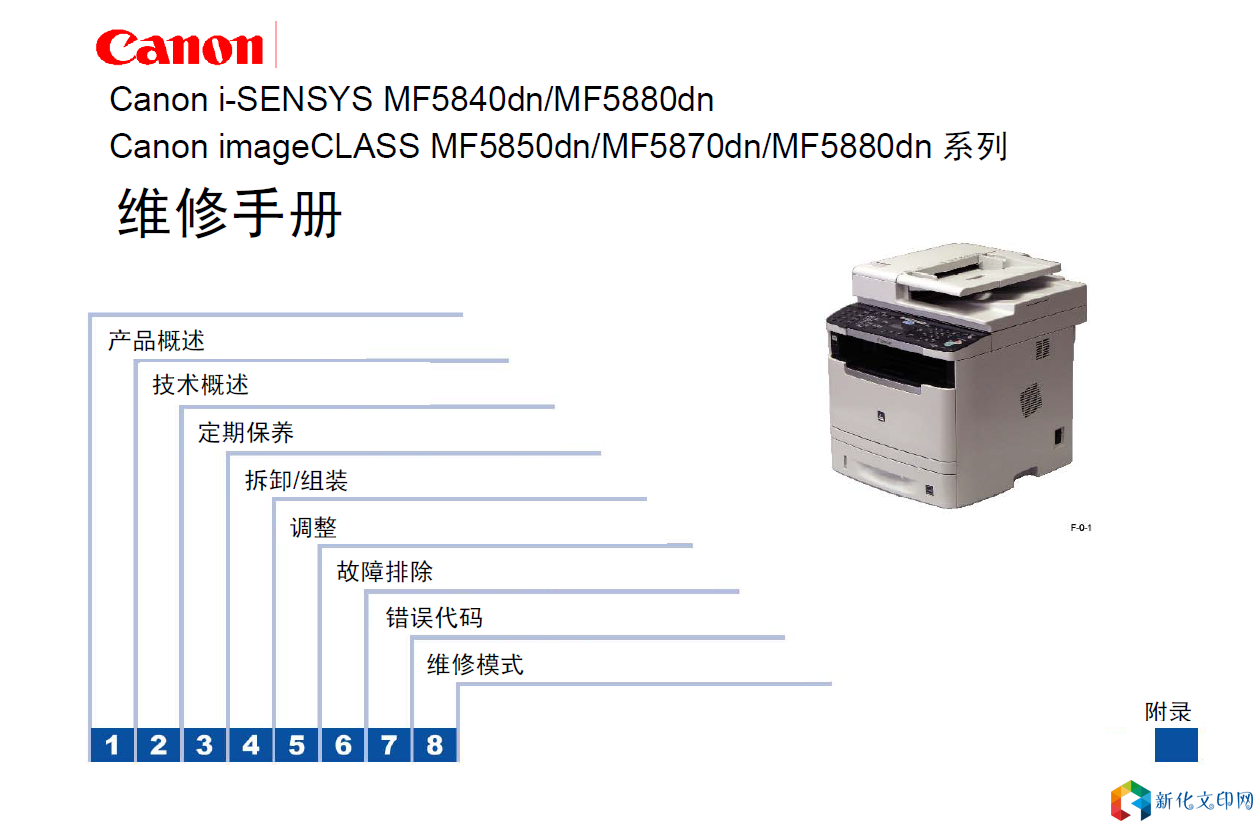

[佳能] 佳能激光一体机MF5840dn MF5880dn MF5850d MF5870dn中文维修手册

原稿检测
在此设备内有两种类型的原稿检测。
1 原稿存在/缺失检测
由 DS（稿件传感器：PS703）检测。
将原稿放在原稿托盘上提高致动器，激活（屏蔽光=>发射光）DS（PS703），从而检测出原稿存在。
2 检测原稿结束
由于 DES（稿件结束传感器：PS702）检测。
被送入的原稿导边提高致动器，激活DES（PS702）（屏蔽光=>发射光），从而检测出到达原稿导边。此外，当原稿的尾边经过致动器位置的时候，致动器返回到原始位置，去激活DES（PS702）（发射光=>屏蔽光）。通过此机理检测原稿的尾边。利用此设备可扫描的原稿长度小于400 毫米。通过比此长度更长的原稿产生卡纸停止。原稿长度根据从检测出原稿导边到检测出原稿尾边所消耗的时间计算。
